为了方便进一步讲解，我们先打开Github上的demo timer工程main.c函数源码:

https://github.com/Nuclei-Software/nuclei-sdk/blob/master/application/baremetal/demo_timer/main.c

其中，main函数调用的“ECLIC_Register_IRQ”函数就是中断配置函数。这里调用了两次，分别配置了计时器中断和软件中断，我们详细介绍计时器中断配置时各参数的作用，这样软件中断可参考对应参数来理解。

截取计时器中断初始化函数代码如下：

returnCode = ECLIC_Register_IRQ(SysTimer_IRQn, ECLIC_NON_VECTOR_INTERRUPT, ECLIC_LEVEL_TRIGGER, 1, 0,mtimer_irq_handler); /* register system timer interrupt */

这里一共有六个参数

接下来我们将一一讲解其作用

第一个参数设置要配置的是中断号。我们首先配置的是Timer中断，所以这里是Timer中断的中断号。所有可用的中断号都在“IRQn_Type”枚举当中，在gd32vf103.h文件当中可以查看RV-STAR的所有中断号，如果配置不同的中断，需要修改此参数为对应的中断号。

中断号与中断向量表一一对应，关于中断向量表我们会在后文详解。

第二个参数配置的是中断的处理模式。中断包含向量处理模式和非向量处理模式，配置成为非向量处理模式，该中断被处理器内核响应后，处理器会直接跳入到所有非向量中断共享的入口地址，该入口地址可以通过软件进行设置。在进入所有非向量中断共享的入口地址之后，处理器会开始执行一段共有的软件代码，包含一系列的入栈操作，也就是保存上下文的功能。之后跳转至中断对应的中断处理函数中，待中断处理函数执行完毕，程序执行一系列出栈操作，来恢复上下文，使得程序可以恢复至中断之前程序执行的位置。

关于中断的非向量处理模式与向量处理模式之间的区别，后期我们会进行详细讲解，如有兴趣，读者可阅读Nuclei 指令集架构手册 （https://www.rvmcu.com/quickstart-doc-u-nuclei_n_isa.html） 进行了解。

第三个参数配置的是中断触发模式。中断触发模式支持上升沿触发，下降沿触发和电平触发这三种模式。这里配置的是电平触发模式，其他触发模式可以在core_feature_eclic.h文件的ECLIC_TRIGGER枚举中查看。

我们把第四个参数和第五个参数合并在一起介绍。第四个参数配置的是中断的级别，第五个参数配置的是中断的优先级。这两个参数配置的是此中断的仲裁等级，这两个数值越高，对应的中断仲裁等级越高，也会被优先处理。这里我们demo_timer例程没有涉及到中断仲裁，所以此处不过多介绍。

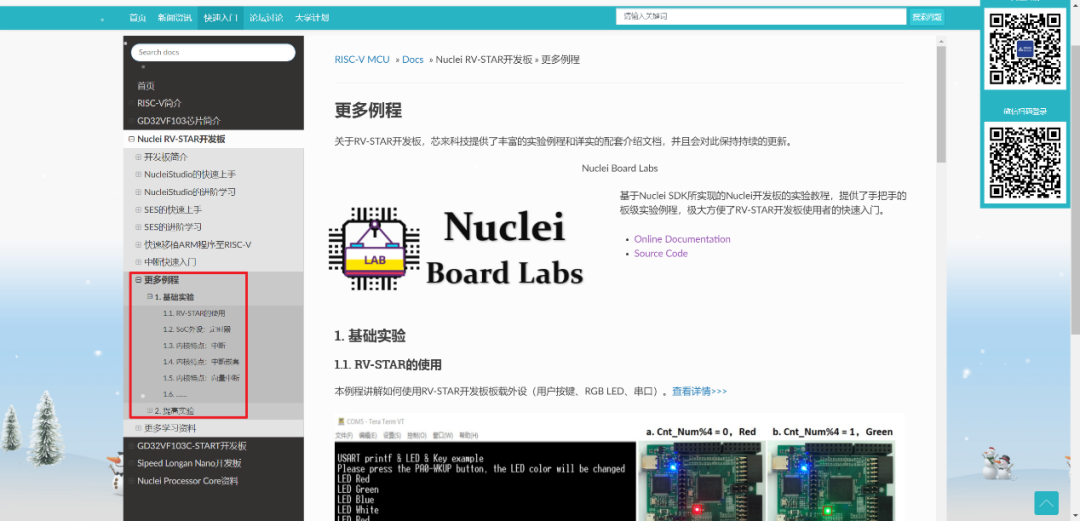

想了解更多这部分知识，可以阅读RV-STAR开发板中断快速入门(https://www.rvmcu.com/quickstart-doc-u-nuclei_interrupt_quickstart.html)进行学习。

第六个参数配置的是中断处理函数。在讲解此参数前，需要一些中断向量表的知识。

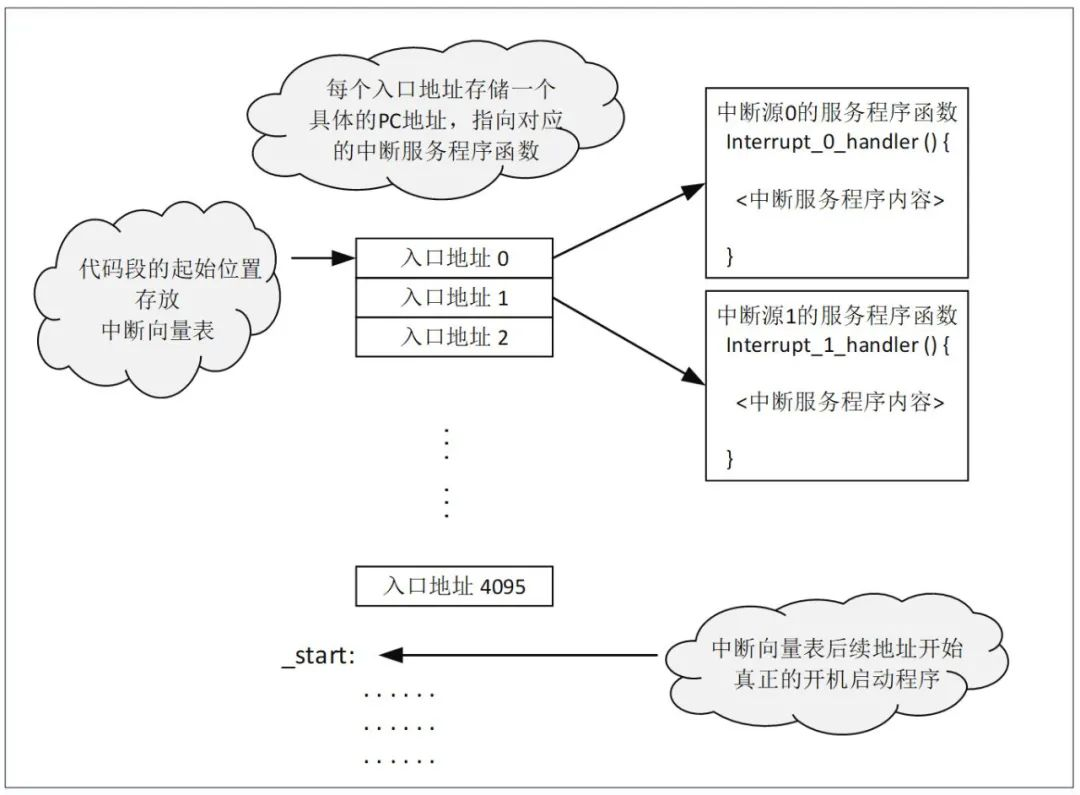

中断向量表是指在存储器里面开辟的一段连续的地址空间，该地址空间的每个字（Word）用于存储ECLIC每个中断源对应的中断服务程序（Interrupt Service Routine，ISR）函数的PC地址。中断向量表的起始地址由CSR寄存器mtvt指定，通常可以将mtvt寄存器设置为整个代码段的起始位置。中断向量表的作用非常重要，当处理器响应某个中断源后，无论中断是向量处理模式还是非向量处理模式，硬件最终都将通过查询中断向量表中存储的PC地址跳转到其对应的中断服务程序函数中去。

由此可知，这个参数配置的是中断跳转的中断服务程序地址。需要注意的是，RV-STAR的中断向量表是存储在flash当中的，这就意味着运行时不能直接修改其中的数据，所以在不修改源码的情况下，RV-STAR不能通过这个参数修改中断向量表。

RV-STAR虽然不能通过设置此参数来修改使用其他中断处理函数，但是可以实现默认的中断处理函数。在main.c文件开头位置有如下两个宏定义：

#define mtimer_irq_handler eclic_mtip_handler
#define mtimer_sw_irq_handler eclic_msip_handler

后面的“eclic_mtip_handler”和“eclic_msip_handler”分别就是timer中断和软件中断的默认中断处理函数。详细的中断向量表可以在startup_gd32vf103.S文件开头部分查看，这里就不一一列举。

有了以上知识，我们回到main.c文件中，会找到“mtimer_irq_handler”函数和“mtimer_sw_irq_handler”函数的具体实现，这两个函数就是对应的中断处理函数。

因为使用的是非向量处理模式，所以在执行中断处理函数前会跳转到非向量中断统一的中断入口，保存上下文入栈，再跳转至对应的中断处理函数中执行里面的指令。当中断处理函数执行结束时，会跳转至非向量中断统一的结束位置，恢复上下文，这样程序会恢复到中断之前执行的位置和状态。

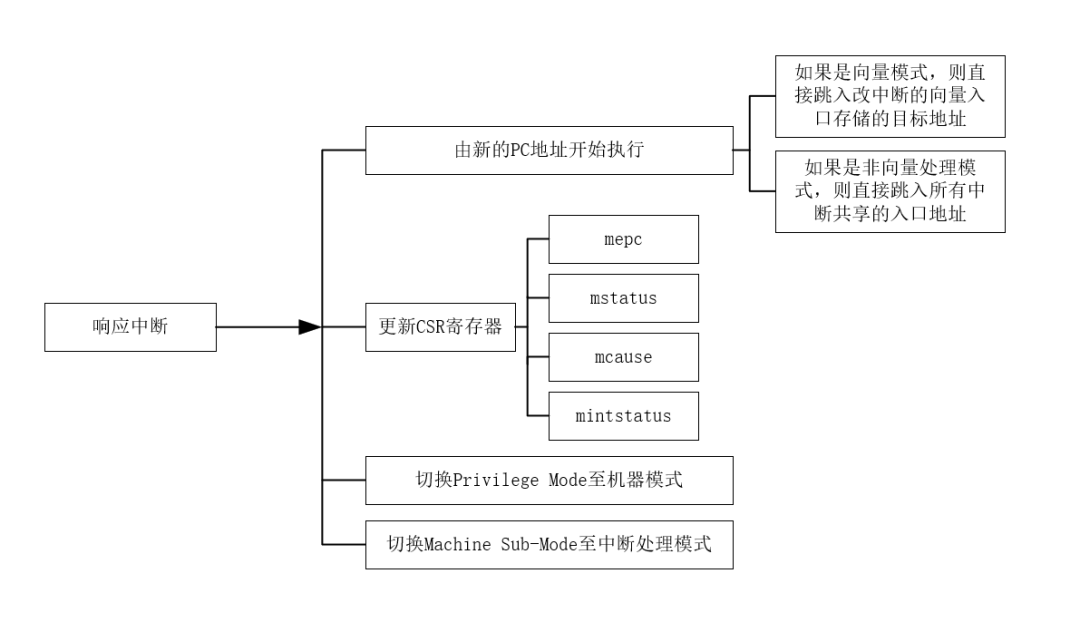

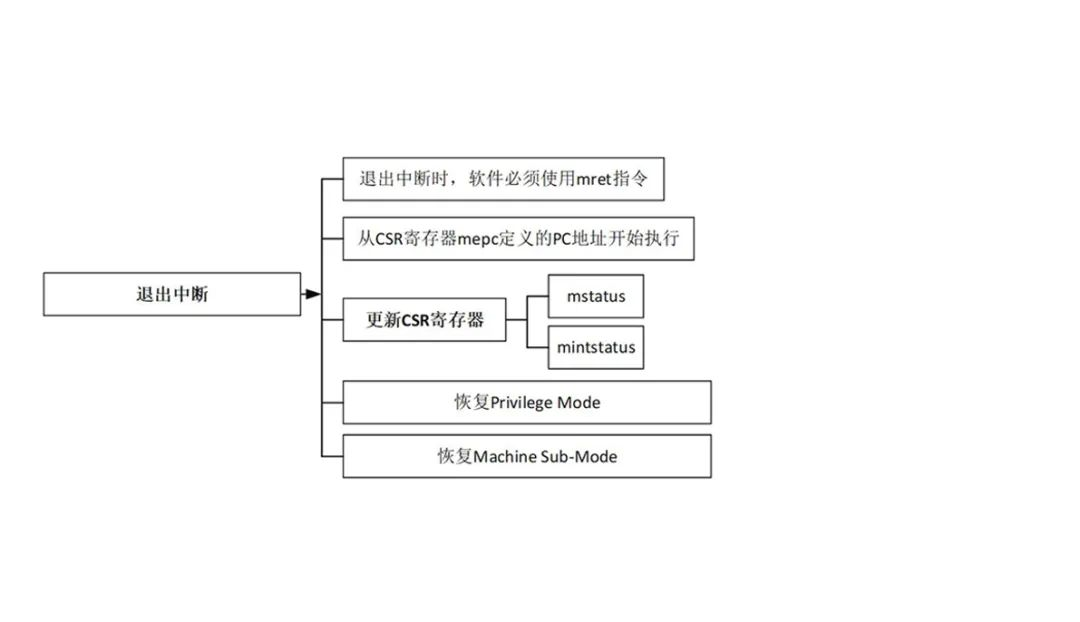

进入和退出中断过程可以参考以下两图：

在Nuclei Studio中新建一个demo_timer工程。芯来科技官网的文档与工具页面可以下载Nuclei Studio，下载后解压缩，在Nuclei Studio解压缩的目录下双击NucleiStudio.exe即可启动IDE。

第一次启动Nuclei Studio将会弹出对话框要求设置Workspace目录路径，该目录将用于存放后续创建的项目工程文件。设置好Workspace路径，再单击“Launch”启动Nuclei Studio。

启动后推荐打开Launch Bar功能，方便快速编译和调试。打开菜单栏“Window -> Preferences”，搜索“bar”，勾选第一个选项“Enable the Launch Bar”即可启用Launch Bar功能。

在菜单栏中，选择“File-> New -> C/C++ Project”开始新建工程，在弹窗中双击选择“C Managed Build”。

新的页面中“Project name”填写“timer”，“Project type” 选择“Nuclei SDK Project For GD32VF103 SoC”和“RISC-V Cross GCC”，如下图，点击“Next”。新的页面不用修改，直接点击“Next”即可。

在选择模板工程页面修改“Project Example”选项为“baremetal_demo_timer”，后续页面不需要修改，点击“Next”直到最后一页，点击“Finish”完成新建demo_timer工程。

例子main函数代码和对照介绍如下：

int main(void)
{
    uint32_t returnCode;

    returnCode = ECLIC_Register_IRQ(
        SysTimer_IRQn, ECLIC_NON_VECTOR_INTERRUPT, ECLIC_LEVEL_TRIGGER, 1, 0,mtimer_irq_handler); /* 配置timer中断*/

    __enable_irq();                   /* 使能全局中断 */

    setup_timer();                    /* timer初始化 */

    while (int0_cnt < 10);            /* while循环，用来等timer中断。每当timer中断执行一次，int0_cnt会加一，直到timer中断被触发10次，退出while循环 */
    ECLIC_DisableIRQ(SysTimer_IRQn);  /* 关闭timer中断 */

    returnCode = ECLIC_Register_IRQ(
        SysTimerSW_IRQn, ECLIC_NON_VECTOR_INTERRUPT,
        ECLIC_POSTIVE_EDGE_TRIGGER, 2, 0,
        mtimer_sw_irq_handler);       /* 配置软件中断 */

    do {
        if (msip_trig_flag == 1) {
            msip_trig_flag = 0;
            SysTimer_SetSWIRQ();     /* 触发软件中断 */
            wait_seconds(1);         /* 等待一秒 */
        }
    } while (int1_cnt < 10);         /* while循环，用来循环触发软件中断。每当软件中断执行一次，int1_cnt会加一，直到软件中断被触发10次，退出while循环 */

    printf("MTimer msip and mtip interrupt test finish and passrn");

    if (returnCode != 0) {
        return -1;
    }

    while (1);
    return 0;
}

工程新建完毕，需要在Launch bar工具中切换使用openocd的debug配置，如下图：

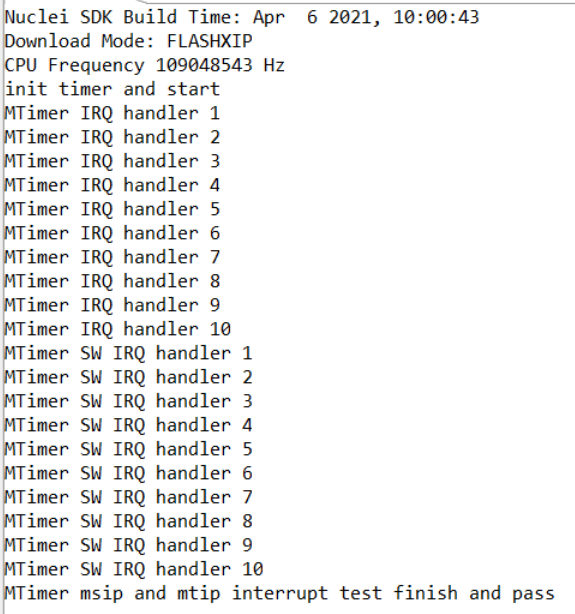

参考运行结果如下：
