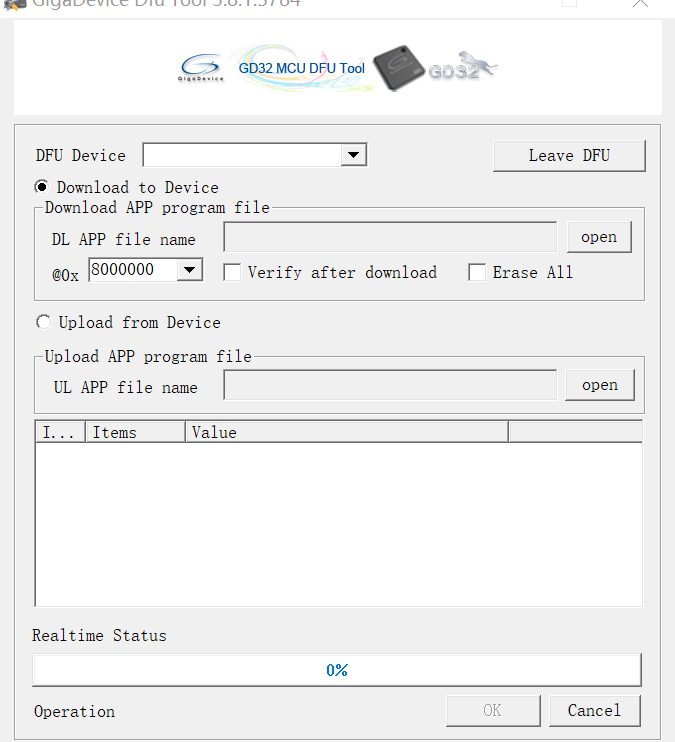

使用DFU烧录程序。DFU界面的DFU device没有内容

发表于 GD32VF103 MCU 2020-04-25 15:52:57
6
8074
1



喜欢1
用户评论 (6)
  • 凉夏

    2020-04-26 12:03:47 凉夏 1#

    胡灿

    BOOT的配置是对的。不过gdlink的USB口不是真正的GD32VF103 MCU的USB协议接口,这个是gdlink的USB接口,是通过gdlink转成JTAG接口与GD32VF103 MCU连接的。DFU下载是需要走真实的与MCU的USB接口相连的那个。简而言之,问题应该就是接错了USB接口,需要使用板上的USB OTG这个usb接口,然后请查看原理图,确保USB接口相关跳线连接正确,已经板子供电正确。

    好的ヾ ^_^♪谢谢(*°∀°)=3

  • 胡灿

    2020-04-26 12:02:59 胡灿 2#

    凉夏

    可是下面的那个dfu下载方式的boot配置不是和ISP一样吗。我插的就是gdlink那个usb接口

    BOOT的配置是对的。不过gdlink的USB口不是真正的GD32VF103 MCU的USB协议接口,这个是gdlink的USB接口,是通过gdlink转成JTAG接口与GD32VF103 MCU连接的。DFU下载是需要走真实的与MCU的USB接口相连的那个。简而言之,问题应该就是接错了USB接口,需要使用板上的USB OTG这个usb接口,然后请查看原理图,确保USB接口相关跳线连接正确,已经板子供电正确。

  • 凉夏

    2020-04-26 11:55:18 凉夏 3#

    胡灿

    你提供的截图描述是配置使用ISP下载,而你的帖子里面是DFU下载,这是两个不同的下载方式。如果使用DFU下载是通过USB,需要硬件正确的连接板载的USB接口才行。GD32VF103C-START这个开发板上应该有三个USB接口,需要使用连接真正的USB接口,而不是JTAG或者是串口转过去的USB接口。

    可是下面的那个dfu下载方式的boot配置不是和ISP一样吗。我插的就是gdlink那个usb接口

  • 胡灿

    2020-04-26 10:51:43 胡灿 4#

    凉夏

    我是按照这哥个步骤配置硬件的

    使用的开发板是GD32VF103C-START


    你提供的截图描述是配置使用ISP下载,而你的帖子里面是DFU下载,这是两个不同的下载方式。如果使用DFU下载是通过USB,需要硬件正确的连接板载的USB接口才行。GD32VF103C-START这个开发板上应该有三个USB接口,需要使用连接真正的USB接口,而不是JTAG或者是串口转过去的USB接口。

  • 凉夏

    2020-04-26 10:31:27 凉夏 5#

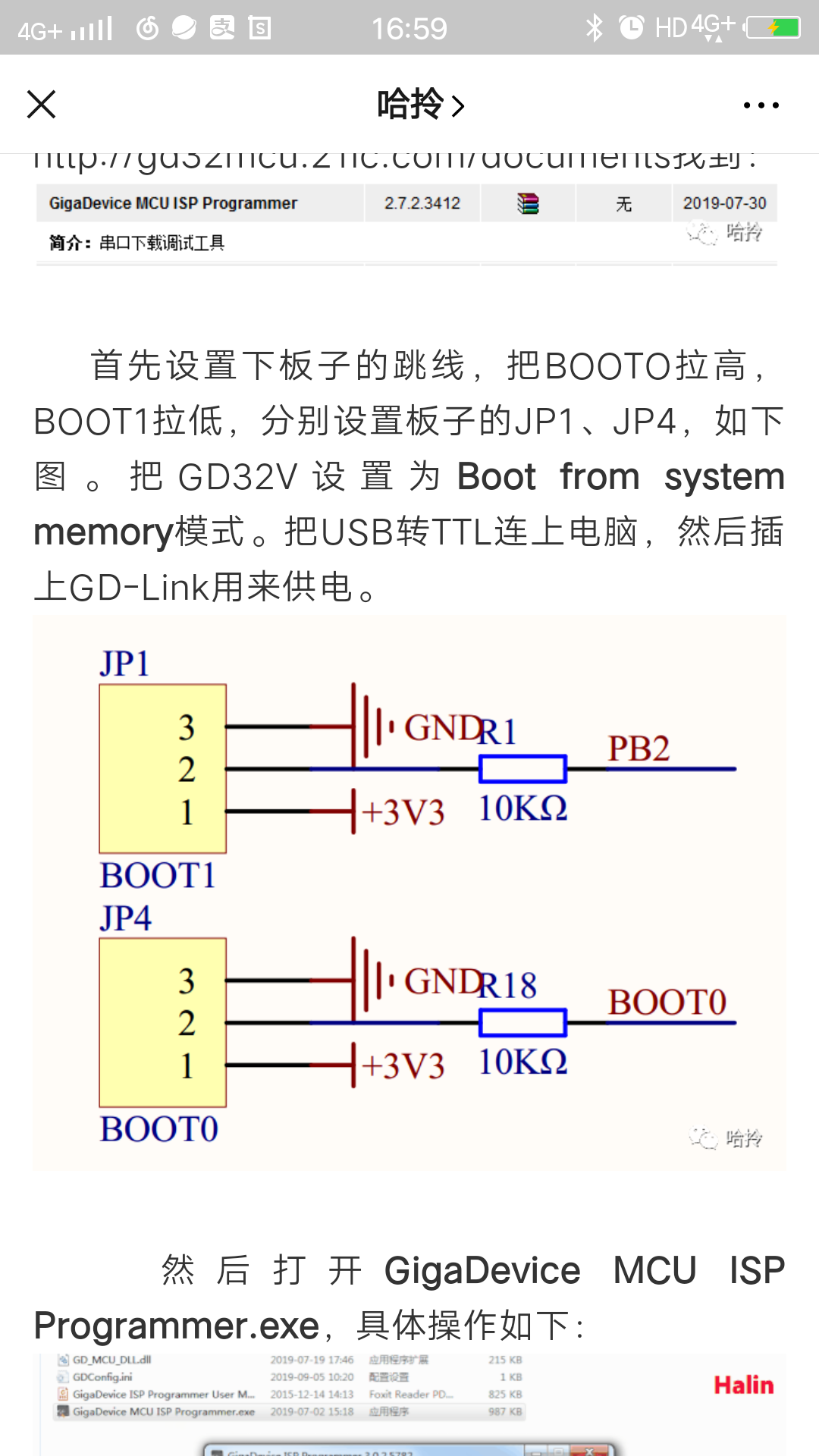

    我是按照这哥个步骤配置硬件的

    使用的开发板是GD32VF103C-START


  • 胡灿

    2020-04-26 10:25:46 胡灿 6#

    能否提供更多信息,这样一张截图看不出来什么问题。比如使用了具体哪块开发板,硬件上是如何连接,boot方式的选择是否正确等等
