对于蜂鸟e203移植fpga上如何修改约束文件

学校：安徽工业大学

团队名称：能用就行队

团队编号; CICC1849

团队成员：高志强，叶颖·，汪志泉

指导老师：王玲玲

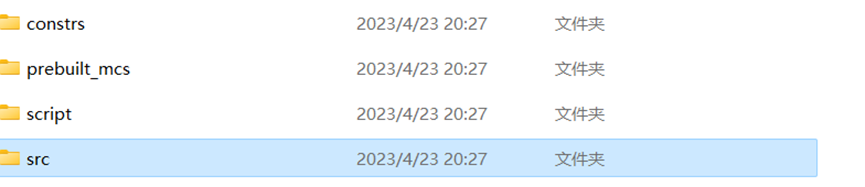

第一步：我们先导入官方网站中蜂鸟e203的代码提供的e203添加进去，并加入ddr200T中的

src.文件中的system.v文件并加入约束文件（constrs文件夹之中）

其中我们需要将文件中的e203_defines.v这个代码设置为头文件，同时需要设置为Global Include全部包含，以保证程序可以正常运行。

第二步：就是将源文件中的俩个约束文件合并为一个约束文件（constrs文件夹之中）（根据自身需要简化），可以使程序更加简洁和方便检查验证。

下面提供约束代码以供参考：

set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets dut_io_pads_jtag_TCK_i_ival]

set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets IOBUF_jtag_TCK/O]

#####            flash define           #####

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]

set_property CONFIG_MODE   SPIx4             [current_design]

set_property BITSTREAM.CONFIG.CONFIGRATE 50  [current_design]

#set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]

. 5

#####            clock define           #####

set_property -dict { PACKAGE_PIN J19    IOSTANDARD LVCMOS33 } [get_ports { CLK50MHZ }];

create_clock -add -name sys_clk_pin -period 20 -waveform {0 10} [get_ports {CLK50MHZ}];

#####            rst define           #####

set_property PACKAGE_PIN L18  [get_ports fpga_rst  ]

set_property IOSTANDARD LVCMOS33 [get_ports fpga_rst  ]

#####               MCU JTAG define           #####

set_property PACKAGE_PIN F13 [get_ports mcu_TCK]

set_property PACKAGE_PIN E13 [get_ports mcu_TDO]

set_property PACKAGE_PIN D14 [get_ports mcu_TMS]

set_property PACKAGE_PIN E16 [get_ports mcu_TDI]

set_property IOSTANDARD LVCMOS33 [get_ports mcu_TDO]

set_property IOSTANDARD LVCMOS33 [get_ports mcu_TCK]

set_property IOSTANDARD LVCMOS33 [get_ports mcu_TDI]

set_property IOSTANDARD LVCMOS33 [get_ports mcu_TMS]

set_property KEEPER true [get_ports mcu_TMS]

#####            uart define           #####

set_property PACKAGE_PIN D17  [get_ports {uart0_tx}]

set_property PACKAGE_PIN C17  [get_ports {uart0_rx}]

set_property IOSTANDARD LVCMOS33 [get_ports {uart0_tx}]

set_property IOSTANDARD LVCMOS33 [get_ports {uart0_rx}]

注：GPIOA和GPIOB团队还没用到这部分资源，故未引出

最后：

分析综合，即为完成移植内核。

至此我们已完成约束文件的修改。
