手把手教你蜂鸟e203移植（以Nexys4DDR为例）

准备工作：
1.蜂鸟e203的RTL源码；
2.一段分频代码；
3.顶层设计文件(system.v)
4.开发板文件；
5.Nexys4DDR电路图；
6.Nexys4DDR管脚约束模板；
7.Nexys4DDR官方文档。

1.

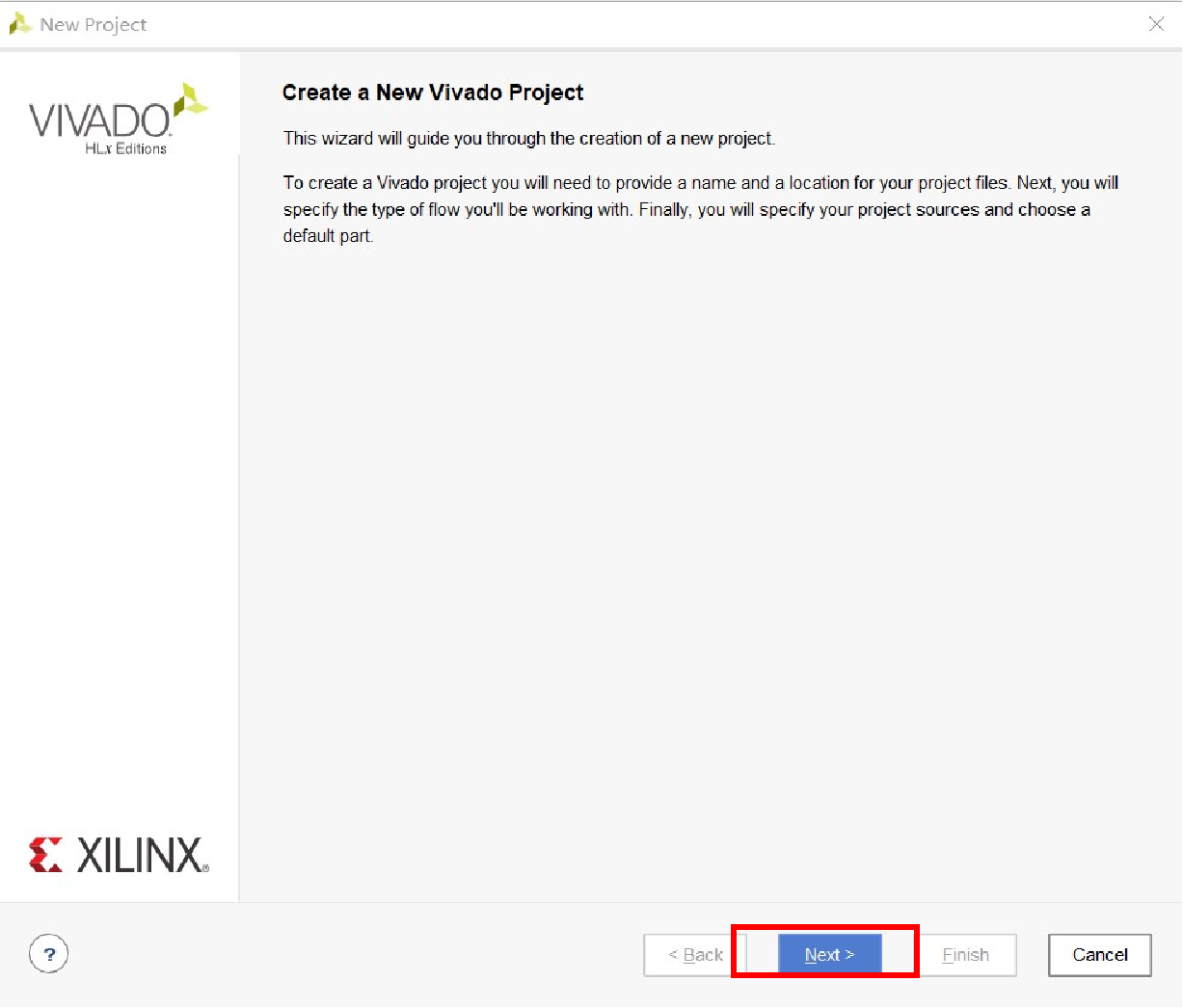

在Vivado中创建工程，命名随意，路径随意；
undefined

2.

这里可以选择是否添加源文件等，我们先不添加；
undefined

3.选择我们目标要移植到的板子：

这里我们选择的是Nexys4DDR，若Vivado库中没有此板载文件，可以添加对应板载文件到Vivado\2018.2\data\boards\board_files目录下，这里我们给出了Nexys4DDR的开发板文件；
undefined

等待创建中~

4.添加源文件：

创建工程完成后，单击”+“，添加源文件，这里我们选择添加的是文件夹e203(路径为e203_hbirdv2/rtl/e203)，Finish完成添加，那两个勾建议可以勾选，会将添加的源文件拷贝到我们的工程目录下，防止对原始文件造成改动；
undefined

5.添加头文件：

同上操作，找到对应想要移植板子的system.v文件（路径为e203_hbirdv2-master\fpga\mcu200t\system.v），这里选择的是MCU；
undefined

6.设置头文件：

添加完成后，右键点击system.v将其设置为头文件；
undefined

7.调用IP核：

这时，我们会观察到有两个文件有问题，这是由于e203中调用了相应的IP核，我们也要在工程中对应添加；
undefined

8.添加reset_sys：

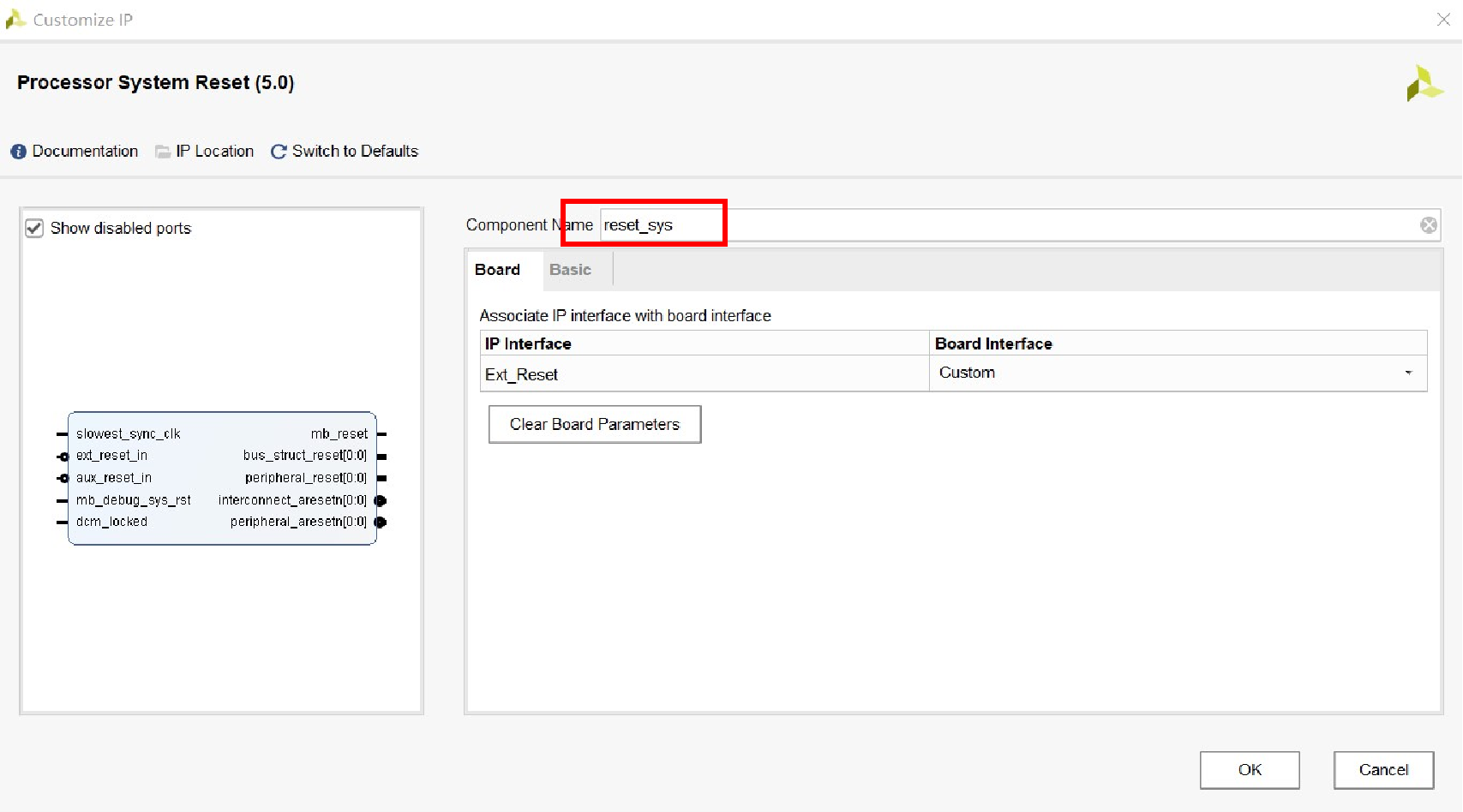

在IP目录中找到对应IP核Processor System Reset，双击将名字改为system.v中的对应名字reset_sys。注意！这里一定要保持名称一致！后修改其复位的优先级为最高,即可完成IP核的调用；
undefined

9.添加clk：

在IP目录中找到对应IP核Clocking Wizard，同上操作，将名改为mmcm，修改生成时钟频率为16M，改变复位方式为低电平复位，即可完成IP核的调用；同时应注意这里IP核调用的例化名称应与system.v中保持一致。
undefined

10.添加分频时钟模块：

添加源文件代码，若无可以在资料中找到对应的，调用该模块生成CLK32768KHZ的时钟
undefined

11.修改顶层定义文件:

右键单击e203_defines.v，将其设为global define，并在其文件头添加语句：`define FPGA_SOURCE。完成后查看Elaborated Design，若此时报错无法打开e203_defines.v文件，可以在SourceFileProperties中将其对应文件类型改为Verilog Header
undefined

12.完成管脚约束：

这里提供资料有Nexys4DDR的电路原理图及其约束文件模板，可据此对时钟管脚，SPI引脚，PMU引脚等必要的引脚进行一定约束来简单验证我们能否移植成功。对于管脚约束的完成，我们可以划分成两个模块：xdc约束文件的编写、system.v顶层文件的对应修改。

undefined

xdc约束文件的修改： 主要模块包括：时钟生成及引脚绑定、电源PMU、SPI、JTAG调试，也就是说只要保证了这四个基本模块的引脚约束，就能够实现最基础核心的移植，后续外设的添加可以再自行修改，这里给出约束代码示例如下：

# Clock signal
set_property -dict {PACKAGE_PIN E3 IOSTANDARD LVCMOS33} [get_ports CLK100MHZ]
# set_property -dict { PACKAGE_PIN F15    IOSTANDARD LVCMOS33 } [get_ports { CLK32768KHZ }];
create_clock -period 10.000 -name sys_clk_pin -waveform {0.000 5.000} -add [get_ports CLK100MHZ]
# set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets dut_io_pads_jtag_TCK_i_ival]
# set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets IOBUF_jtag_TCK/O]

# Reset
set_property -dict {PACKAGE_PIN C12 IOSTANDARD LVCMOS33} [get_ports fpga_rst]
set_property -dict {PACKAGE_PIN M18 IOSTANDARD LVCMOS33} [get_ports mcu_rst]

# QSPI interface
set_property -dict {PACKAGE_PIN K17 IOSTANDARD LVCMOS33} [get_ports {qspi0_dq[0]}]
set_property -dict {PACKAGE_PIN K18 IOSTANDARD LVCMOS33} [get_ports {qspi0_dq[1]}]
set_property -dict {PACKAGE_PIN L14 IOSTANDARD LVCMOS33} [get_ports {qspi0_dq[2]}]
set_property -dict {PACKAGE_PIN M14 IOSTANDARD LVCMOS33} [get_ports {qspi0_dq[3]}]
set_property -dict {PACKAGE_PIN L13 IOSTANDARD LVCMOS33} [get_ports qspi0_cs]

# JTAG connection
# set_property -dict { PACKAGE_PIN E13   IOSTANDARD LVCMOS33 } [get_ports { mcu_TDO }];
# set_property -dict { PACKAGE_PIN E10   IOSTANDARD LVCMOS33 } [get_ports { mcu_TCK }];
# set_property -dict { PACKAGE_PIN E11   IOSTANDARD LVCMOS33 } [get_ports { mcu_TDI }];
# set_property -dict { PACKAGE_PIN E12   IOSTANDARD LVCMOS33 } [get_ports { mcu_TMS }];

# pmu_wakeup
set_property -dict {PACKAGE_PIN H17 IOSTANDARD LVCMOS33} [get_ports pmu_paden]
set_property -dict {PACKAGE_PIN K15 IOSTANDARD LVCMOS33} [get_ports pmu_padrst]
set_property -dict {PACKAGE_PIN N17 IOSTANDARD LVCMOS33} [get_ports mcu_wakeup]

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]
set_property BITSTREAM.CONFIG.SPI_FALL_EDGE YES [current_design]

system.v中对应文件的修改：顶层模块中代码功能划分十分规整，对于不需要的模块如GPIO等直接注释掉即可。
如恰好我们移植的是同一块板子，那么恭喜你，我已经在资料包里准备好了两份文件，直接导入工程即可😊

13.综合并生成比特流文件：

点击implementation 进行工程的综合，这个时间会比较漫长，可以先去吃个晚饭😊！

undefined

综合完成后点击Generate Bitstream生成比特流文件，这步是将我们的工程文件生成二进制比特流文件，以便后续烧入板子。

14.连接开发板：

将开发板与PC正确连接并供电，在Vivado中打开HardwareManager，使用Auto Connect自动连接板子，如此步报错，或一直无法连接成功，可能是由于电脑未安装相关驱动造成，可以在 \Xilinx\Vivado\2018.3\data\xicom\cable_drivers\nt64 目录下找到install_diligent.exe双击安装，如果此时还不能自动连接，就下载一个驱动精灵什么的让他解决一下吧~（虽然那个软件看起来很“金山毒霸”\doge）
undefined

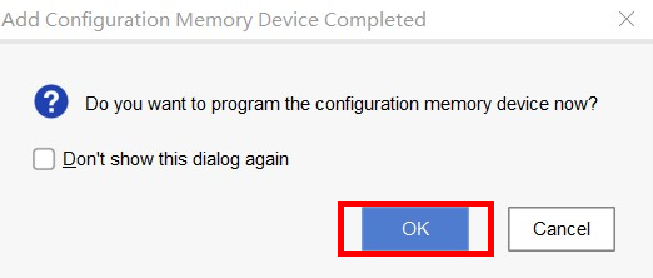

连接成功后的结果如下图所示。
