【求助】 hbirdv2运行hello world程序串口没有输出

发表于开源蜂鸟E203 2021-03-29 11:40:47

3526

移植进行版本型号 github v1

最近在学习E203，用的是Hummingbird Evaluation Kit的板子芯片型号xc7a100t.

首先进行v1版本的移植，将github上的板子改成了100T，之后按步骤完成移植和hello world程序运行，成功了。

紧接着进行hbirdv2的移植，在v2版本中将gpioA相关的约束屏蔽，然后在顶层system.v文件中屏蔽掉gpioA部分的代码，将板子型号改成xc7a100t，没有其他改动，生成了mcs文件烧写进板子里，然后进行hello world程序的运行步骤，

最后串口却打印不出信息，请问大家是哪里的步骤出了问题？

万分感谢大家的指教！

喜欢2次

用户评论 (13)

2021-04-15 22:06:51 J 1#

wujiboy：
蜂鸟开发板 FPGA 是100t

还没有解决么，你可以直接复制fpga文件夹里的ddr200t，粘贴重命名一份进行相关修改

回复 0

登录 | 注册
2021-04-15 21:54:24 wujiboy 2#

J：
你用的是什么板子呢？我看你好像是直接把V1版本FPGA里面的文件复制到V2版本里进行修改？

蜂鸟开发板 FPGA 是100t

回复 1

登录 | 注册
2021-04-09 12:13:03 J 3#

wujiboy：
我的处理方式是：
1. 首先将FPGA改成100t
2.然后将蜂鸟板的fpga hbirdkit目录拷贝到v2的fpga目录中，修改nuclei-master.xdc.
将里面的qspi_*改成qspi0_*
加入了一行 set_property KEEPER true [get_ports mcu_TMS]
将所有的gpio[改成gpioA[
------
修改脚本prologue_setup.tcl，将create_project e200.... 改成create_project e203...
上述修改忽略了蜂鸟板上没有的gpioB，编译时会失败，修改了init.tcl还是init_setup.tcl （？忘了？）
加入下面三行以便Vivado不严格要求所有的管脚都有实际对应
set_property SEVERITY {Warning} [get_drc_checks NSTD-1]
set_property SEVERITY {Warning} [get_drc_checks RTSTAT-1]

set_property SEVERITY {Warning} [get_drc_checks UCIO-1]
成功编译出mcs，写入蜂鸟板，但是运行程序控制红绿蓝三个LED灯的时候却发现没有任何反应。
按道理来说gpioA与第一版中的gpio是同一个地址，管脚，应该是正确的啊，怎么运行起来没有任何反应呢？换成v1的mcs是正确的。

你用的是什么板子呢？我看你好像是直接把V1版本FPGA里面的文件复制到V2版本里进行修改？

回复 0

登录 | 注册
2021-04-05 21:59:44 wujiboy 4#

我的处理方式是：
1. 首先将FPGA改成100t
2.然后将蜂鸟板的fpga hbirdkit目录拷贝到v2的fpga目录中，修改nuclei-master.xdc.
将里面的qspi_*改成qspi0_*
加入了一行 set_property KEEPER true [get_ports mcu_TMS]
将所有的gpio[改成gpioA[
------
修改脚本prologue_setup.tcl，将create_project e200.... 改成create_project e203...
上述修改忽略了蜂鸟板上没有的gpioB，编译时会失败，修改了init.tcl还是init_setup.tcl （？忘了？）
加入下面三行以便Vivado不严格要求所有的管脚都有实际对应
set_property SEVERITY {Warning} [get_drc_checks NSTD-1]
set_property SEVERITY {Warning} [get_drc_checks RTSTAT-1]

set_property SEVERITY {Warning} [get_drc_checks UCIO-1]
成功编译出mcs，写入蜂鸟板，但是运行程序控制红绿蓝三个LED灯的时候却发现没有任何反应。
按道理来说gpioA与第一版中的gpio是同一个地址，管脚，应该是正确的啊，怎么运行起来没有任何反应呢？换成v1的mcs是正确的。

回复 1

登录 | 注册
2021-03-29 15:00:57 J 5#

胡灿：
看了下，引脚约束没啥问题。建议可以从以下几个方面调试看看 1. 如果有示波器或者逻辑分析仪，可以捕获下UART的波形看看，GPIOA的16、17 2. 不改RTL，把GPIOB随便约束到Hummingbird Evaluation Kit这个板子的空余引脚上原理上串口不输出跟GPIOB没关系，但是不知道你改了system.v是否有其他问题，vivado综合布线是否报错了没注意的？

vivado的综合布线没有报错，我试试不改RTL的方法重新走一遍流程看看。谢谢您！

回复 0

登录 | 注册
2021-03-29 14:55:38 胡灿 6#

J：

看了下，引脚约束没啥问题。建议可以从以下几个方面调试看看 1. 如果有示波器或者逻辑分析仪，可以捕获下UART的波形看看，GPIOA的16、17 2. 不改RTL，把GPIOB随便约束到Hummingbird Evaluation Kit这个板子的空余引脚上原理上串口不输出跟GPIOB没关系，但是不知道你改了system.v是否有其他问题，vivado综合布线是否报错了没注意的？

回复 0

登录 | 注册
2021-03-29 14:32:31 J 7#

回复 0

登录 | 注册
2021-03-29 14:32:03 J 8#

：

其余部分我只改动了system.v顶层文件，将gpioB部分注释掉了，保留了gpioA部分

回复 0

登录 | 注册
2021-03-29 14:29:14 J 9#

胡灿：

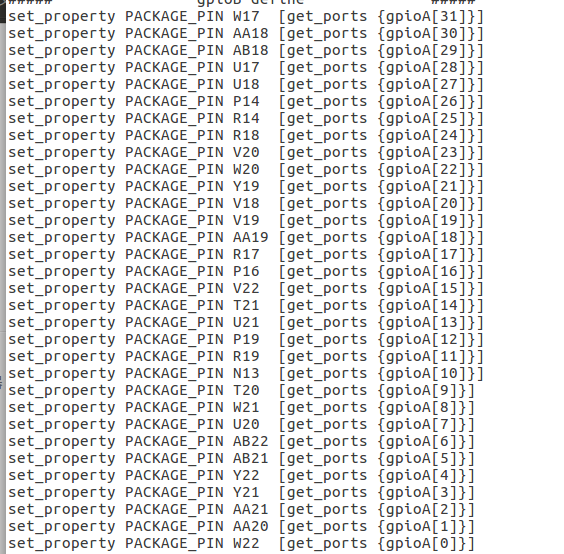

那麻烦把你改后的约束文件，关于GPIOA的那一部分截个图发出来看看吧

好的，我把图贴在下一楼，麻烦您看看

回复 0

登录 | 注册
2021-03-29 14:19:41 胡灿 10#

J：
按照您说的，我把gpioB屏蔽，然后将gpioA换成Hummingbird Evaluation Kit这个板子所有的GPIO端口号还是没有打印出串口信息

那麻烦把你改后的约束文件，关于GPIOA的那一部分截个图发出来看看吧

回复 0

登录 | 注册
2021-03-29 13:02:11 J 11#

胡灿：
因为打印串口的实现是在GPIOA中，GPIOA pin16 和 pin17，可以在约束文件中看看

按照您说的，我把gpioB屏蔽，然后将gpioA换成Hummingbird Evaluation Kit这个板子所有的GPIO端口号还是没有打印出串口信息

回复 0

登录 | 注册
2021-03-29 12:05:03 J 12#

胡灿：
因为打印串口的实现是在GPIOA中，GPIOA pin16 和 pin17，可以在约束文件中看看

好的，谢谢！

回复 0

登录 | 注册
2021-03-29 12:04:20 胡灿 13#

因为打印串口的实现是在GPIOA中，GPIOA pin16 和 pin17，可以在约束文件中看看
