听完胡老师的课程之后，自己收获颇丰，便动手做一些小的有关点灯的基础实验和大家一起分享。

一、前言

在课程中，有一个例程就是专门讲使用SoC定时器生成PWM信号，从而控制板载RGB LED，我们首先来对这一个例程进行一个复盘。

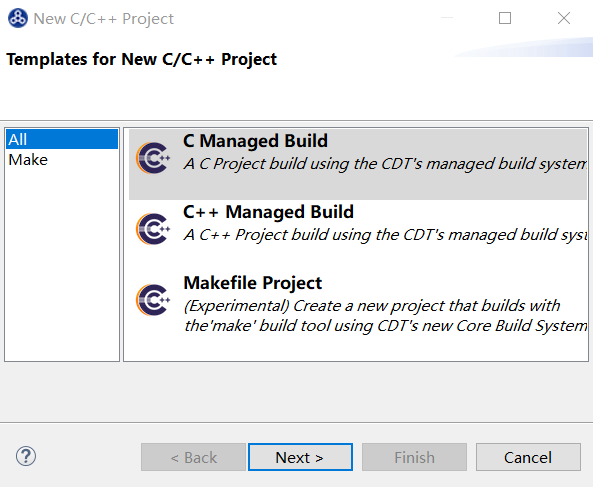

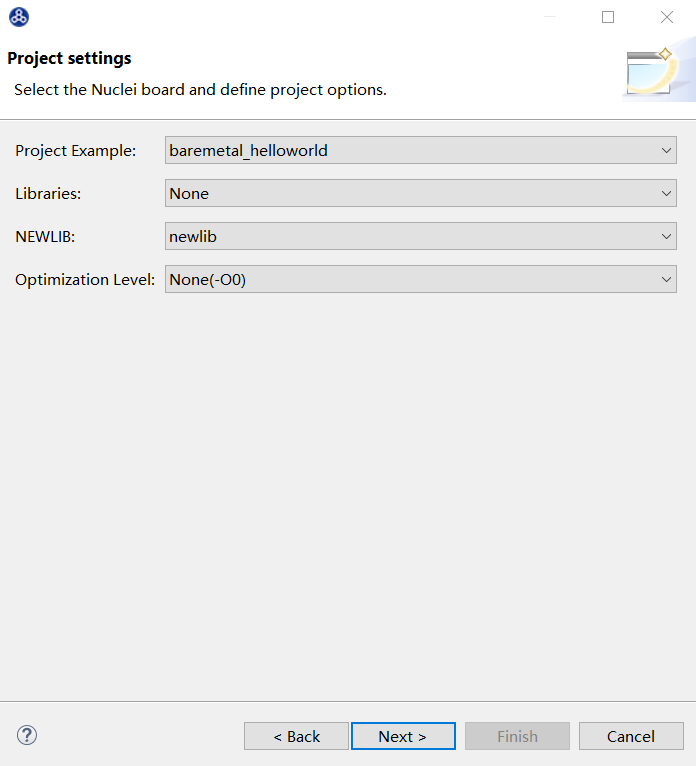

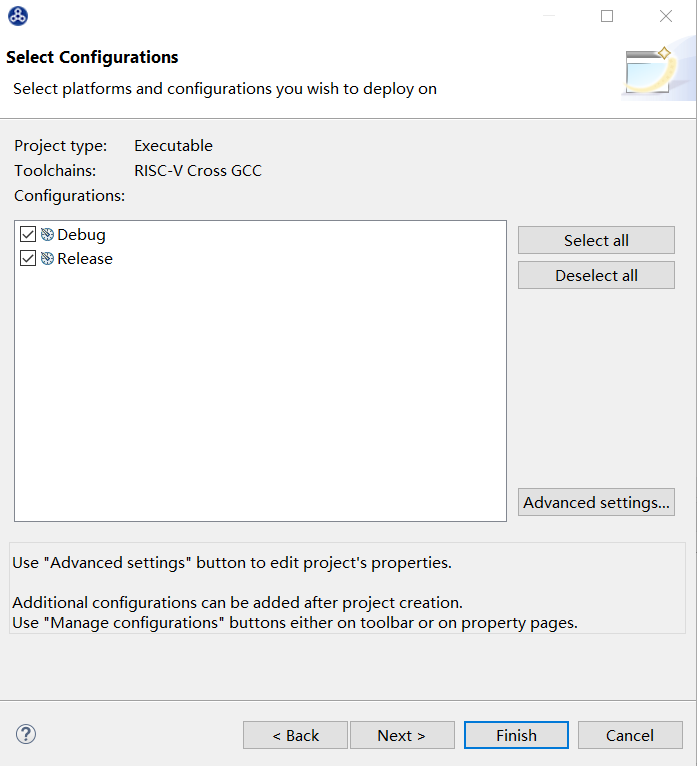

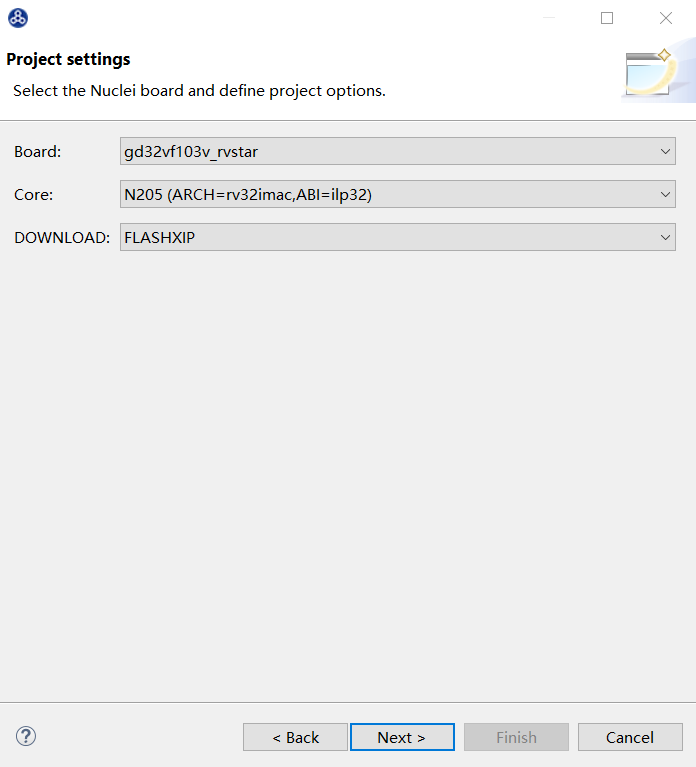

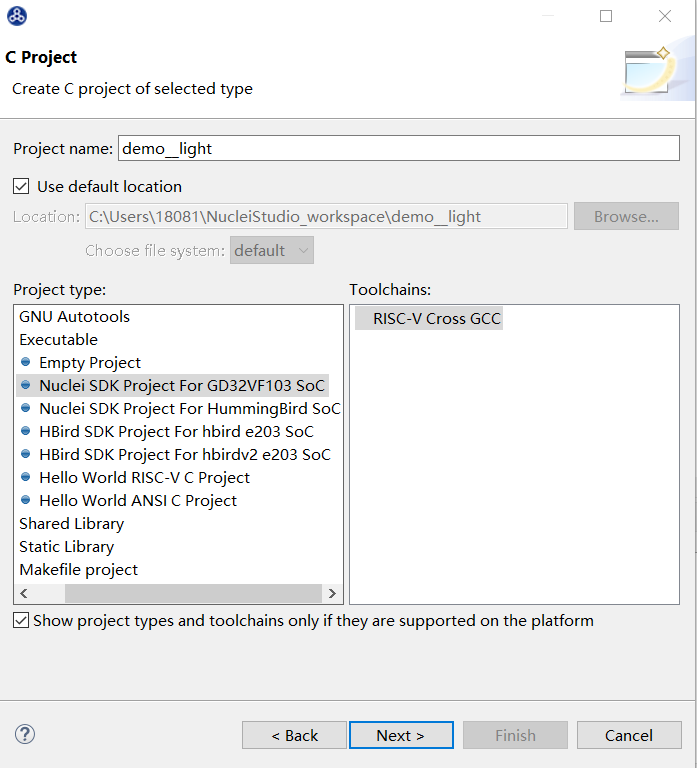

1.详细操作步骤：因为在NucleiStudio中没有这个例程，所以我们按照如图所示先在NucleiStudio中创建一个HelloWorld例程，之后在进行替换。

在完成这一系列的步骤之后，我们成功创建了一个HelloWorld程序，但是我们需要点灯的程序我们在芯来提供的github地址下下载RV-STAR的demo工程，里面有如下东西。之后我们先把刚刚创建的HelloWorld程序中的代码删除，也就是在application下的main.c右键删除，接下来再右键application选择import，点击filesystem，在路径中选择rvstar文件夹中的running_led，勾选main.c完成即可。

至此我们就已经建立了一个跑板载LED的程序，通过编译后就可以在板子上运行了。

2.实验效果和代码分析：在编译通过后就可以在板子上运行了，最终效果是按下按键PA0-WKUP，板载LED就会在红绿蓝白灯中切换，同时串口也会有相应的输出。接下来我们对代码进行简单的分析。

首先写了四个关于红绿蓝白灯的函数：例如红灯就是控制LED3亮，LED1和LED2灭，同时在串口输出LED Red，白灯则是LED123均亮以此来产生白光的效果。其次写了一个test函数，主要是用于控制按键和灯的循环：按键每按一次，cnt数值就+1，并除4用余数去做switch选择。main函数则调用test和四个led函数以此来实现最终效果。

二、板载LED进阶实验

在复盘完上述实验后，我们自己来进行一些小的创新熟悉熟悉代码的运用。

1.改变颜色的顺序。这个只需要在main函数中switch循环中更改一下调用四个LED函数的顺序就可以实现，如下图我们就从最开始的蓝红绿白顺序变为绿蓝红白顺序。

2.加入延时，我们可以在主函数中或者LED函数中加入delay_1ms()以此延时，延时的时间就是（）ms。

在main函数中加入如图延时，作用是在转换为绿灯后5s内将一直是绿灯，按按键将对其不起作用，只有在5s结束后按键才能起作用。

在LED函数中加入如图延时，作用则是绿蓝红白循环时在红色转白色时会有5s钟的延时，5s过后才会响应从红色转到白色。

3.按键控制不断循环闪烁。

a.代码如下，即改写一下test函数就行，实现按键按下就绿蓝红白顺序闪烁0.5s，之后停在白灯，再次按下将再次循环。

b.错误代码如图所示...即按下按键将会绿蓝红白每个灯顺序闪烁0.5s，如此不间断闪烁下去；按键再次按下后，将会一直停留在红灯状态；按键再一次按下后，将会再次按照绿蓝红白如此闪烁下去......周而复始。（这个实现起来遇到了困难，不能实现在闪烁时按键按下则变成红灯，原因应该是这种写法在程序delay时，按按键不会响应，只有在delay结束后的那一瞬间按才起作用。想要实现这个功能还需要用到中断，有时间再更新）

三、点亮外设LED

在做外设之前先在芯来官网提供的地址学习了一些相关知识，下图是地址。

下载完成之后，在examples文件夹中找到GPIO文件夹，里面就有running_led这个例程，我们把这个例程复制到NucleiStudio中，改掉头文件之后编译通过，之后再连接外设LED。注意连接时的一些问题：例如面包板和RVSTAR要共gnd，然后面包板的基本结构也要掌握，LED的长短脚正负极等等。下面就是我的代码图、连接示意图以及效果图（四个LED顺序闪烁，每个亮一秒）。
