【分享】 e203 iic

发表于开源蜂鸟E203 2021-04-09 13:08:52

9

2380

2

芯片处理器 RISC-V 开源科技 https

蜂鸟E203 IIC接口实际分配的gpio引脚位置与书上描述的不同，书上分配的是16和17引脚，大家用的时候注意！

喜欢2次

用户评论 (9)

2021-04-23 18:55:45 刘露 1#

夜航星：
这是我初始化的代码，能否帮我看一下存在啥问题吗

这只是初始化，你得发数据才会有时钟，而且时钟只是数据有效的时候才有，并不是一直有，即iic是源同步的，你最好下载一个eeprom的硬件仿真模型，挂soc上系统仿真一下，就能完全明白是咋回事了

回复 0

登录 | 注册
2021-04-23 18:16:07 夜航星 2#

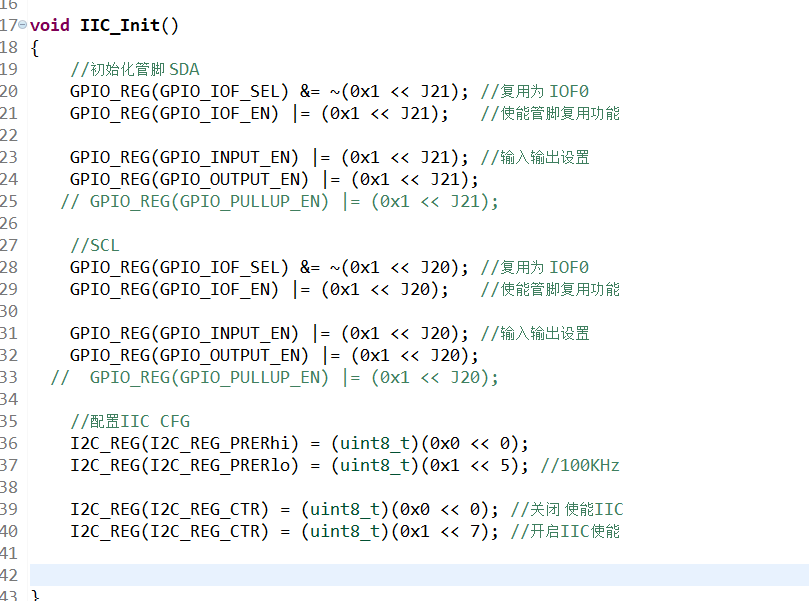

这是我初始化的代码，能否帮我看一下存在啥问题吗

回复 0

登录 | 注册
2021-04-23 18:08:49 跨越康珍妮17798739807 3#

刘露：
按照书上的介绍配寄存器就行

有没有具体一点的代码例子呀，因为初学不太懂谢谢谢谢

回复 0

登录 | 注册
2021-04-23 18:08:05 夜航星 4#

刘露：
能调用

我使用原语在FPGA 上上拉了SDA和SCL管脚，然后初始化IIC，但是还是没有任何反应，是不是初始化出问题了，能否看一下你初始化的代码，谢谢

回复 0

登录 | 注册
2021-04-23 18:05:32 刘露 5#

跨越康珍妮17798739807：
您好如何具体调用这个IP模块呀

按照书上的介绍配寄存器就行

回复 0

登录 | 注册
2021-04-23 18:04:58 刘露 6#

夜航星：
谢谢提醒，那请问你现在上层C语言能够调用IIC模块了吗，我初始化IIC模块并且用示波器查看管脚15(scl脚)仍然未产生时钟

能调用

回复 0

登录 | 注册
2021-04-23 16:03:20 跨越康珍妮17798739807 7#

您好如何具体调用这个IP模块呀

回复 0

登录 | 注册
2021-04-15 07:05:12 刘露 8#

夜航星：
谢谢提醒，那请问你现在上层C语言能够调用IIC模块了吗，我初始化IIC模块并且用示波器查看管脚15(scl脚)仍然未产生时钟

若你用的是fpga，两根线都要加一个上拉电阻才行

回复 0

登录 | 注册
2021-04-14 22:32:18 夜航星 9#

谢谢提醒，那请问你现在上层C语言能够调用IIC模块了吗，我初始化IIC模块并且用示波器查看管脚15(scl脚)仍然未产生时钟

回复 0

登录 | 注册
