【求助】 auto-detected Flash timeout

发表于开源蜂鸟E203 2021-05-22 13:10:20

2775

mcu 板子 FLASH 没有所以

求助：

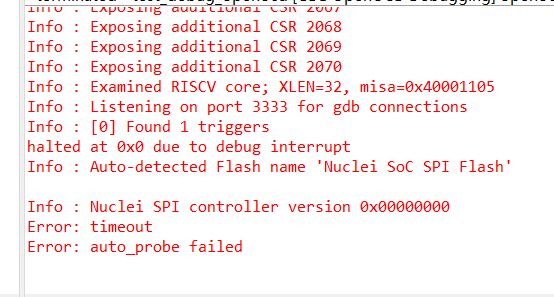

将hbirdv2代码综合后下载到FPGA板（不是MCU200T或DDR200T）上，由于板子上没有MCU_FLASH，所以引脚绑定时qspi接口悬空，出现如下错误

本人猜测是Auto-detectd Flash name “Nuclei SoC SPI Flash”步骤无响应所以timeout了。但是此例是将程序下载到ILM里，与MCU_FLASH无关

有没有大佬有在非官方指定的板子上实现程序下载的？求指点

喜欢0次

用户评论 (5)

2021-05-29 10:07:46 逆风飞翔 1#

Will：
了解了功能后做个简单的转接口，至于dtcm里初始化的数据就得自己想办法了

感谢

回复 0

登录 | 注册
2021-05-29 10:03:41 Will 2#

逆风飞翔：
嗯嗯，可以请教下itcm那里ROM的替代不，是将itcm里面最底层例化的sir_sim_ram替换成ROM IP吗，但里面的引脚和ROM IP 对不上

了解了功能后做个简单的转接口，至于dtcm里初始化的数据就得自己想办法了

回复 0

登录 | 注册
2021-05-29 09:57:16 逆风飞翔 3#

Will：
走别的路子了。。jtag用不了，所以我改了蜂鸟的源码，把ITCM用rom替换，将gcc生成的指令直接固化在rom里，综合完成后程序自动启动。
nuclei studio的uart terminal还是可以用的，可以用来做uart的printf函数。
坏处就是每次改了c代码就得重新跑综合，花的时间多。但这也是没办法中的办法了。。。

嗯嗯，可以请教下itcm那里ROM的替代不，是将itcm里面最底层例化的sir_sim_ram替换成ROM IP吗，但里面的引脚和ROM IP 对不上

回复 0

登录 | 注册
2021-05-29 09:42:24 Will 4#

逆风飞翔：
唉，同样的问题

走别的路子了。。jtag用不了，所以我改了蜂鸟的源码，把ITCM用rom替换，将gcc生成的指令直接固化在rom里，综合完成后程序自动启动。
nuclei studio的uart terminal还是可以用的，可以用来做uart的printf函数。
坏处就是每次改了c代码就得重新跑综合，花的时间多。但这也是没办法中的办法了。。。

回复 0

登录 | 注册
2021-05-29 00:54:05 逆风飞翔 5#

唉，同样的问题
