团队介绍

大家好，我们团队的名字是Hey Siri，参赛编号是CICC1584，这次来分享在MCU200t板子上蜂鸟E203核的io口的控制方法。

问题介绍

在NucleiStudio的工程文件中，

\hbird_sdk\SoC\hbirdv2\Common\Source\Drivers的路径下存放了已经封装好的函数，如图：

这里就是控制io口的函数，根据后面括号里的形式写入相应变量就可以控制。我们使用的的蜂鸟版本是v2，听论坛里别的同学有用的是v1的版本，在io口这块，v1跟v2主要的区别是v2中有GPIOA跟GPIOB两个变量，而v1只有GPIO这一个变量。

因为我们一直使用的是v2版本，对v1版本不了解，这里就只介绍v2版本的io口控制，欢迎有用过v1的同学进行补充。

我们的板子型号是MCU200t，GPIOA已经跟板子上的外设资源连接好，而GPIOB则是全部约束到板子的PMOD上浮空。GPIOA的对应关系则可以在

hbird_sdk\SoC\hbirdv2\Board\mcu200t\Include\board_mcu200t路径中找到，如图所示：

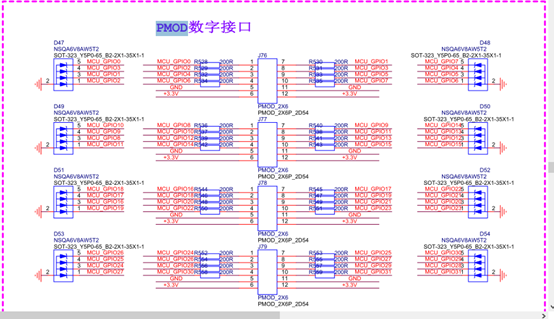

可以看出，板子上有8个LED，5个按键和8个开关。而GPIOB跟PMOD的关系可以在MCU200t的板子原理图上找到，原理图在下列链接中：

https://www.nucleisys.com/upload/files/fpga/doc/Nuclei_MCU200T.pdf

根据原理图即可控制对应io。

而io口的配置函数gpio_enable_output(GPIOA, SOC_LED_GPIO_MASK);前面的GPIOA声明是gpio类变量，控制板上已经连接的资源，后面的MASK则是指明是使能哪一个io口，

头文件board_mcu200t已经声明好了，直接写入就可以。可以仿照这个写法控制GPIOB，比如gpio_enable_output(GPIOB, 1<<0); 就是是GPIOB0，即PMOD J76 1的io口变为输出模式。

知道MASK的赋值写法之后，使用别的gpio的函数时也不会有问题。按照写法代入即可。

演示

   GPIOA的测试结果直接看板上就可以知道，而我们手头上没有类似LED这种可以接上io口看效果的期间，用逻辑分析仪来测试GPIOB的使用。

测试代码为：

gpio_write(GPIOB,1<<2,1);

delay_1ms(1);

gpio_write(GPIOB,1<<2,0);

把逻辑分析仪连上后，可在pc上看到：

输出正常，测试成功。

小结

这篇贴子分享了在MCU200t板子上控制v2蜂鸟核的io口的方法，能力有限，难免出现疏漏，，有些理解不到位或者错误的地方希望大家能够指正，共同学习共同进步，祝各参赛队比赛顺利！
