本次我来分享一下MCU200T板子外接VGA模块的经验。我们有一部分是通过SD卡传输图片至VGA显示，SD卡部分将会在下次分享。
首先我们知道GPIOA口是已经都被定义了的，因为图片为RGB565格式，所以我们决定使用GPIOB的20个口来接入VGA模块。通过原理图可以找到GPIOB口所对应的引脚，然后在vivado上进行设定。

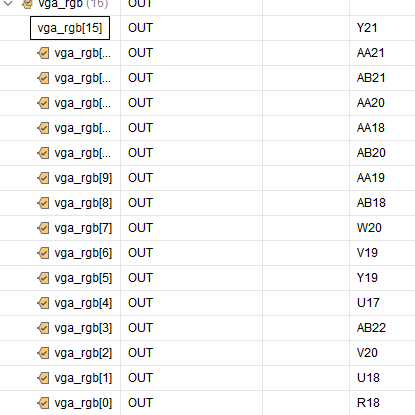

如下图，是我们的IO配置图：

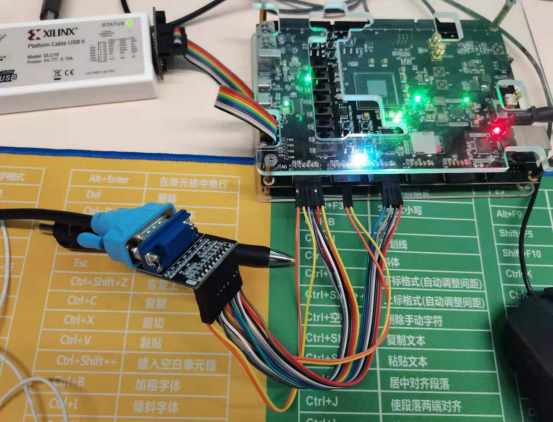

下图是我们的配置图，可以看到SD卡插入槽中，20根IO口也已经插入对应IO口：
