【分享】双口ram的使用方法

发表于开源蜂鸟E203 2021-06-16 22:12:35

3163

团队：芯光队伍编号：CICC1787

单口 RAM 只有一个时钟（clka）（时钟上升沿到来时对数据进行写入或者读出）、一组输入输出数据线（dina & douta）、一组地址线（addra）、一个使能端（ena）（“ena == 1”时可进行读或写的操作，“ena == 0”时无法进行读或写的操作）、一个写使能端（wea）（在“ena == 1”的情况下：“wea == 1”时只写不读，“wea == 0”时只读不写）。单口读、写无法同时进行，只能或读或写。

简单双口 RAM 有两个时钟（clka & clkb）、一组输入输出数据线（dina & doutb）、两组地址线（addra & addrb），两个使能端（ena & enb）、一个写使能端（wea）。一个端口只读（Port a），另一个端口只写（Port b）。整体上，读、写可以同时进行。

真双口 RAM 有两个时钟（clka & clkb）、两组输入输出数据线（dina & douta & dinb & doutb）、两组地址线（addra & addrb），两个使能端（ena & enb）、两个写使能端（wea & web）。两个端口都可以进行读写操作（Port a 和 Port b 可以一起读或者一起写或者一个读一个写）。整体上，读、写可以同时进行。

下图为双口ram 中A口的信号端口，B口与之类似

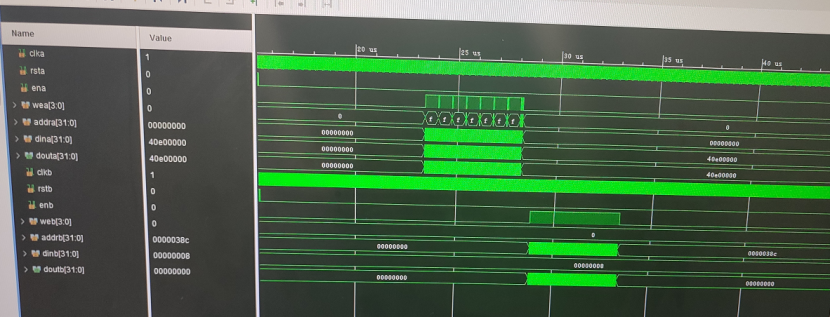

abbra	地址总线
dina	数据输入总线
clka	A口时钟
douta	数据输出总线
ena	读使能（高有效）
wea	字节宽度写使能（高有效）
rsta	复位（高有效）
