大家好，我们队名是大黄蜂 队，队伍编号CICC1948 ,此帖将简要介绍MCU200T的SPIFLASH驱动程序的设计（多指令）

之前我们介绍了SPI FLASH单指令设计，用十几个状态机来进行状态转移，在单指令的情况下就非常繁琐，更何况多指令，在我们目前需要加载数据信号到FLASH上去，按目前的逻辑思维，需要设计非常繁琐的状态，先是设计一个指令译码，之后是执行阶段，然后是复位阶段，这样的话需要两层状态机嵌套。

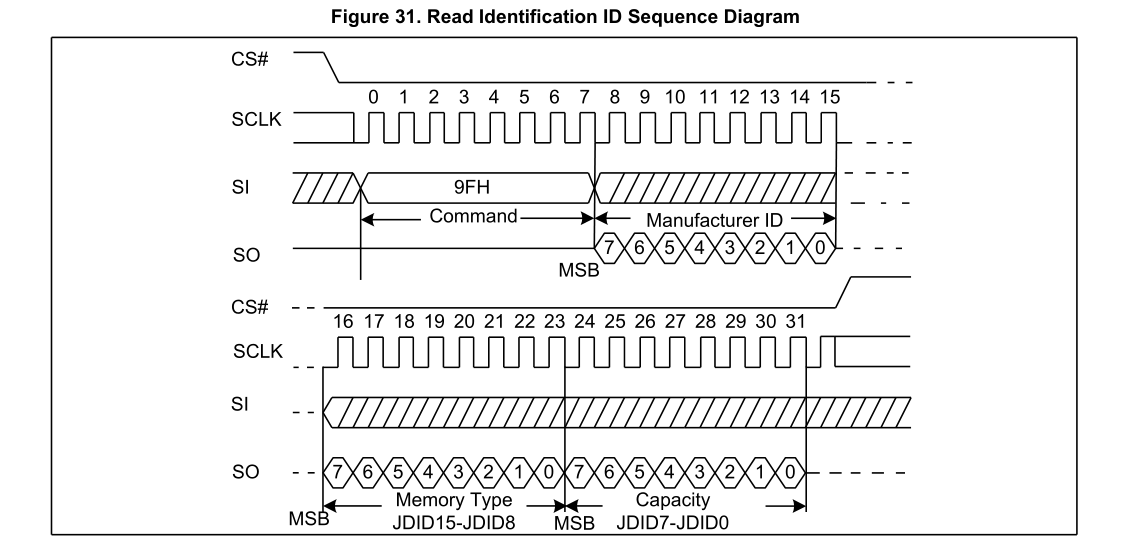

目前的设想可不可以用一层状态机来做呢，是可以的。这需要我们寻找FLASH指令上的共性，还是拿上篇的FLASH READ ID 指令为例

我们了解到这条指令可以分为两个阶段，第一个阶段是先发送指令码，之后是SO信号接收（读等待）阶段。

我们再选一个WRITE ENABLE写使能指令。要分析这指令的阶段，我们这里先拓展讲一下SPI FLASH的指令，我们要写数据进SPI FLASH，可以直接发个写数据指令码，答案是不行的。 我们需要先发一个写使能指令，之后发一个擦除指令(如扇区擦除)，之后才是写数据指令（如page program 页编程）。

我们对FLASH指令有初步了解之后，我们接着来分析这里的写使能阶段。我们看到WRITE ENABLE写使能指令很简单，就是发个指令码，然后啥都不用干。

那这个时候就有人会问，那干等着的话，你怎么知道FLASH到底懂没懂我们的意思，万一我们写使能指令写错了呢，这不就像个黑盒，没法知道FLASH是不是在偷懒。

这个问题问的好，当然商家已经替我们想到了这点，所以有读取状态寄存器命令。

这是它的时序，与我们之前的READ ID大同小异，不再赘述。

那我们讲了这么多，那还是不知道怎么写数据进去，别急，这里我们在WRITE ENABLE写使能指令，需要先对我们需要写入数据的地址所在的扇区进行擦除，擦除即将FLASH上的值均赋为1，即

下面是时序。

阶段是有发送指令码和发送扇区地址码。

这个时候有人可能会问，扇区应该不止一个地址，那哪个是我们需要发送的地址码，通过查阅数据手册了解到扇区内的任何地址都是扇区擦除(SE)命令的有效地址。这个问题就解决了

之后是页编程

这里阶段是发送指令码，发送地址码，写数据阶段。这里要注意的是，页编程  02H对应的指令，我们只能发送最多256个字节。如果发送给的字节超过256个，则先前锁存的数据将被丢弃，最后256个会字节在同一页内被正确编程。

这里我们总结下，我们目前所需要的指令阶段可以用发送指令码，发送地址码，写数据读等待这四个状态覆盖，作为状态机，我们还需要添加初始阶段状态，在每个指令结束，下条指令开始译码执行阶段，我们还需要补充指令完成阶段。
