我想将基于n101内核的SOC在MCU200T开发板上实现，但是在使用vivado烧录完的时候发现了问题，无法进行后续的mcu嵌入式开发。

检查后发现是我将原来hbirdkit文件夹的约束文件直接搬来用在200T上面，hbirdkit的约束文件貌似是另一块开发板的，导致引脚绑定错误。

之后通过原理图重新写约束文件，但是有几个引脚不知道该如何绑定，不知道信号该连到200T的哪一个引脚。

------------------------------------------------------------------------------------------------------

下面就是hbirdkit里的截取的不知道怎么连接的管脚，

#####                wfi define             #####
set_property PACKAGE_PIN W10  [get_ports {evt_bar}]
set_property PACKAGE_PIN V10  [get_ports {nmi_bar}]
set_property PACKAGE_PIN Y12  [get_ports {core_wfi_mode}]
set_property PACKAGE_PIN Y11  [get_ports {core_sleep_value}]

set_property PACKAGE_PIN W16 [get_ports  qspi_cs    ]set_property PACKAGE_PIN W15 [get_ports  qspi_sck   ]
############################################################################################################

cs有，但是sck是什么，core_wfi_mode连接MCU_WAKE?

------------------------------------------------------------------------------------------------------------

verilog代码中有关的

n101_soc_top dut

  (

    .evt_i (evt_i),

    .nmi_i (nmi_i),

    .core_sleep_value(),

    .core_wfi_mode (),

    .io_pads_jtag_tdo_drv_o_oval (dut_io_pads_jtag_tdo_drv_o_oval ),

    .io_pads_jtag_TMS_out_o_oval (dut_io_pads_jtag_TMS_out_o_oval ),

    .io_pads_jtag_DRV_TMS_o_oval (dut_io_pads_jtag_DRV_TMS_o_oval ),

    .io_pads_jtag_ap_o_oval (core_sleep_value ),

    .io_pads_jtag_tap_rst_n_o_oval(core_wfi_mode ),

  assign qspi_sck = dut_io_pads_qspi_sck_o_oval;

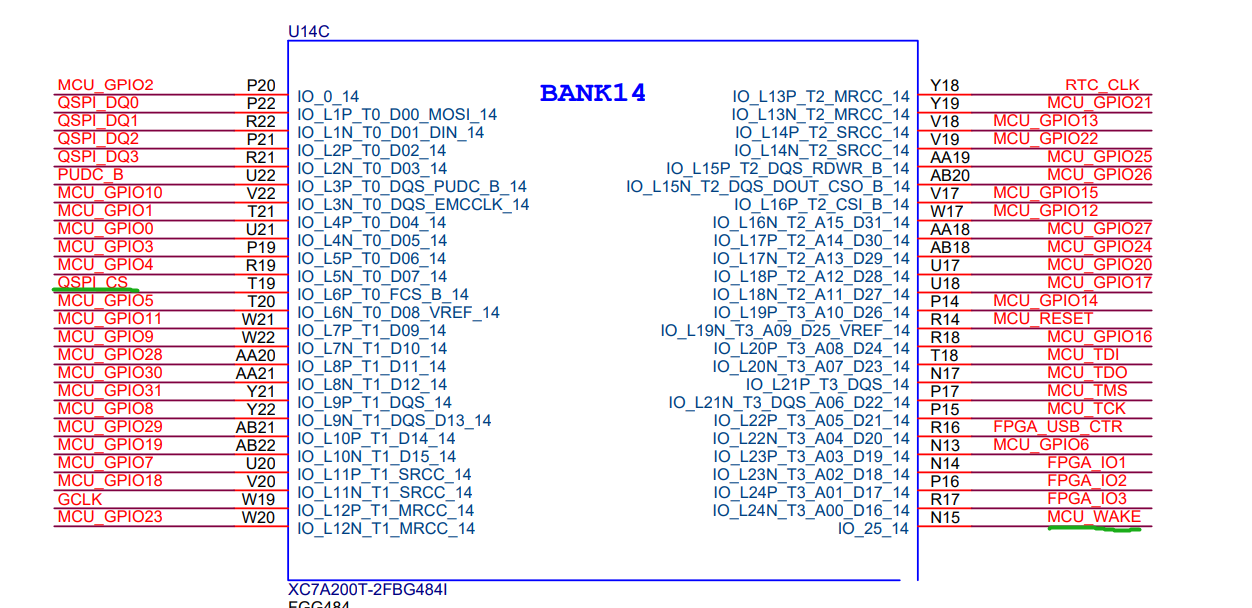

官网中200T的原理图nuclei_a7_200t_soc_devkit_1v0_2 (nucleisys.com)

求大佬指点一下这几个怎么连
