NucleiStudio的快速上手

修订历史

版本号	修订日期	修订的章节	修订的内容
1.0.0	2020/09/22	N/A	初始版本

1. Nuclei Studio简介与安装

一款高效易用的集成开发环境（Integrated Development Environment，IDE）对于任何MCU都显得非常重要，软件开发人员需要借助IDE进行实际的项目开发与调试。ARM的商业IDE软件Keil，在中国大陆很多嵌入式软件工程师均对其非常熟悉。但是商业IDE软件（譬如Keil）存在着授权以及收费的问题，各大MCU厂商也会推出自己的免费IDE供用户使用，譬如瑞萨的e2studio和NXP的LPCXpresso等，这些IDE均是基于开源的Eclipse框架，Eclipse几乎成了开源免费MCU IDE的主流选择。Nuclei Studio IDE正是芯来公司，基于MCU Eclipse IDE开发的一款针对芯来公司处理器核产品的集成开发环境工具。

Eclipse平台采用开放式源代码模式运作，并提供公共许可证（提供免费源代码）以及全球发布权利。Eclipse本身只是一个框架平台，除了Eclipse平台的运行时内核之外，其所有功能均位于不同的插件中。开发人员既可通过Eclipse项目的不同插件来扩展平台功能，也可利用其他开发人员提供的插件。一个插件可以插入另一个插件，从而实现最大程度的集成。

RV-STAR开发板是芯来科技使用RISC-V通用MCU芯片GD32VF103定制的嵌入式MCU学习开发板。有关RV-STAR开发板的更多信息，请参阅网站http://www.riscv-mcu.com/quickstart.html。

为了方便用户快速上手使用，本文档推荐使用预先整理好的Nuclei Studio IDE软件压缩包。芯来公司已经将该软件压缩包上传至公司网站，具体地址为https://www.nucleisys.com/download.php，如图 1‑1所示。

用户可以在芯来科技公司网站的“下载中心”，根据用户开发环境，下载对应Windows或Linux的NucleiStudio压缩包（注意：芯来科技公司网站的下载中心，其内容会不断更新，用户请自行选择使用最新版本或继续使用当前版本）。

图 1‑1NucleiStudio IDE软件包的下载界面

解压后包含若干文件如图 1‑2（解压路径中不可包含中文），分别介绍如下。

NucleiStudio软件包
- 该软件包中包含了Nuclei Studio IDE的软件。注意：具体版本以及文件名可能会不断更新。
HBird_Driver.exe
- 仅Windows版提供，此文件为芯来蜂鸟调试器的USB驱动安装文件。
- 当在Windows环境下，使用该调试器时，需要安装此驱动使该USB设备能够被系统识别。
SerialDebugging_Tool
- 仅Windows版提供，此文件为“串口调试助手”软件。此软件可以用于后续软件示例调试时通过串口打印信息。

图 1‑2NucleiStudio IDE压缩包文件内容

2. 启动Nuclei Studio

启动Nuclei Studio的要点如下：

直接双击NucleiStudio IDE文件包中NucleiStudio文件夹下面的可执行文件（Windows ： eclipse.exe ; Linux : eclipse），即可启动Nuclei Studio，如图 2‑1所示。
第一次启动Nuclei Studio后，将会弹出对话框要求设置Workspace目录路径，该目录将用于存放后续创建的项目工程文件，如图 2‑2所示。
设置好Workspace目录之后，单击“Launch”按钮，将会启动Nuclei Studio。第一次启动后的Nuclei Studio界面如图 2‑3所示。

图 2‑1双击“eclipse.exe”启动Nuclei Studio

图 2‑2设置Nuclei Studio的Workspace目录

图 2‑3第一次启动Nuclei Studio界面

3. 创建项目

3.1. 概述

在Nuclei Studio IDE创建项目可以有以下几种常见方式：

使用模板自动创建项目：
- 这是最简单快捷的方式，但前提是IDE里面已经预先做了模板项目，Nuclei Studio已经充分整合Nuclei SDK。如需对特定芯片产品构建项目模板，请与芯来科技联系。
从已有项目直接导入创建新项目：
- 这是最常见的方式，譬如，用户A可以将已有项目的文件夹直接进行打包保存，然后进行分享传播，用户B可以在另外的电脑上直接导入该项目，从而以此为基础创建新的项目，在此基础上直接使用或者开发修改。
无模板手动创建项目：
- 这是最繁琐的方式，该方法除了创建项目之外，还需要手动设置各种选项和路径。由于该方式比较繁琐，所以在实际工作中较少使用，但是通过该方式的详细讲解，用户可以详细了解如何配置各中选项和路径。
基于已有的Makefile创建项目：
- 这种方式比较适合于已经采用Makefile或者其他编译工具的项目，提供一种在IDE中编译工程，清理工程，调试工程的方式。在不修改编译系统的基础上，提供良好的IDE调试环境。

下文将详细介绍如何从已有项目直接导入创建新项目，有关其他方式请参考进阶部分第1,2,4章。

3.2. 通过模板自动创建项目

本节将介绍如何使用模板自动创建项目的方式，在Nuclei Studio IDE创建一个简单的Hello World项目，详细步骤如下。

在“Welcome”界面中，选择“Create a new C project”。如图 3‑1所示。如果客户不希望每次启动时都显示“Welcome”界面，可以取消页面右下角“Always show Welcome at start up”的选择。

注意：也可以在菜单栏中，选择“File—> New —> C/C++ Project”。

图 3‑1在Welcome界面中创建项目

如图 3‑2所示，在弹出的窗口中选择项目类型，根据需要选择c或c++。

图 3‑2选择建立项目模型

如图 3‑3所示，在弹出的窗口中设定如下参数。
- Project name：项目命名。这里设置为“1_helloworld”。
- Use default location：如果勾选了此选项，则会使用默认Workspace文件夹存放此项目文件。
- Project type：根据使用的SoC来选择，这里我们RV-STAR使用的是GD32VF103 SoC，所以选择“Nuclei SDK Project For GD32VF103 SoC”。
- Toolchains：我们使用GCC工具链，所以这里选择“RISC-V Cross GCC”。
- 点击“Next”进入下一步。

图 3‑3新建项目及模板选择

如图 3‑4所示，选择需要创建项目评估板类型。
我们使用的板子是RV-STAR，所以“Board”这里选择“gd32vf103v_rvstar”。
我们的内核以及下载模式不需要修改，点击Next。

图 3‑4选择开发板

如图 3‑5所示，选择程序模板及相关设置项，这里以新建helloworld工程为例。选择工程模板，“project example”选择“baremetal_helloworld”；选择链接库，这里helloworld不使用NMSIS的DSP库或NN库，所以选择None；选择使用NEWLIB打印，因为helloworld不用浮点打印，所以这里选择“newlib-nano without float”；选择编译优化等级，这里选Optimize more（-O2）。某些例程因为其自身要求，新建时会自动设置一些编译选项，覆盖这里的选项。默认的配置选项可以参见Nuclei SDK application目录下各应用的Makefile。然后点击“Next”进入下一步。

图 3‑5选择程序模板及相关设置项

后续内容不需修改，直接点击“Next”直到结束。
如图 3‑6所示，使用模板自动创建Hello World项目已经完成。有关各文件夹详细内容，请参考进阶教程第5章

图 3‑6完成模板创建项目

4. 编译项目

4.1. 编译选项设置

使用模板创建的工程不需要修改编译选项，有关修改编译选项的详细内容，请参考进阶教程第3章。

4.2. Nuclei SDK 工程设置工具

在Nuclei Studio中可以通过Nuclei SDK工程设置工具一键修改通过Nuclei SDK Project Wizard创建的工程的编译链接选项。本工具不支持无模板手动创建的项目和基于Makefile创建的项目。详细使用步骤如下:

单击选中需要修改的工程，之后打开RV-Tools>SDK Configuration Tools，可以打开修改编译选项的弹窗。也可以单击要修改的工程后，点击工具栏的工程设置工具图标。或者单击要修改的工程后，键盘按下ctrl+6。也可以单击要修改的工程后，右击打开右键菜单，选择SDK Configuration Tools。如图 4‑1为工程设置工具弹窗，各选项详细功能如下：

projectName为当前选中的工程名。
Configuration为当前工程正在使用的设置名称。
Core 为当前工程对应的内核。由于工具根据ARCH和ABI选项反推出对应的内核，而不同的内核可能有相同的ARCH和ABI选项，所以显示上可能会有所偏差，只要ARCH与ABI为正确的选项即可。此选项为方便快速切换内核选项使用。
ARCH对应的当前工程的arch选项。
ABI对应的当前工程的abi选项。
Download对应当前工程的下载模式，可以切换选择不同的下载模式，RV-STAR仅支持FLASHXIP模式。
NewLIB对应的使用NEWLIB库。可以选择是否使用nano库，是否使用浮点打印。
Optimization Level对应编译的优化等级。
Extra Common Flags对应的是额外的通用编译选项。可以添加额外的通用编译选项。
Extra C Flags对应的是额外的C编译选项。可以添加额外的C编译选项。
Extra C++ Flags对应的是额外的C++编译选项。可以添加额外的C++编译选项。
Extra ASM Flags对应的是额外的汇编编译选项。可以添加额外的汇编编译选项。
Extra Link Flags对应的是额外的链接选项。如果此选项已经有默认选项并且需要增加编译选项，可以在编译选项开头或结尾处相隔一个空格字符再增加编译选项。

根据需要修改以上的选项，这里我们修改优化等级为-Os优化生成可执行文件大小。点击save一键修改编译选项，之后如图 4‑2，右击修改后的工程打开右键菜单，选择“Clean Project”清理一下工程，再点击锤子图标即可完成修改编译选项后重新编译工程。

图 4‑1一键修改编译选项

图 4‑2清理工程并重新编译工程

需要注意的是如果要切换工程从32位变为64位，需要打开调试设置页面，如图 4‑3，修改“command”中“set arch riscv:rv32”为“set arch riscv:rv64”，从64位切换回32位也应当修改这里的参数为对应的数值。

图 4‑3修改Debug设置的参数

4.3. 在Nuclei Studio中编译helloworld项目

在Nuclei Studio中编译的步骤如下。

为了保险起见，建议先将项目清理一下。如图 4‑4所示，在Project Explorer栏中选中1_helloworld项目，单击鼠标右键，选择“Clean Project”。
如图 4‑5所示，单击菜单上的锤子按钮，开始对项目进行编译。如果编译成功，则显示如图 4‑5所示，能够看到生成可执行文件的代码体积大小，包括text段、data段和bss段，以及总大小的十进制和十六进制数值。

图 4‑4对1_helloworld项目单击右键选择“Clean Project”

图 4‑5单击锤子图标对hello_world项目进行编译

编译成功后可以看到增加了Debug文件夹，如图 4‑6，各文件作用如下：

1_helloworld.elf是生成的可执行文件。
1_helloworld.hex是生成的Hex文件。
1_helloworld.lst是生成的list文件，可以看到反汇编和简单的代码分部信息。
1_helloworld.map是生成的map文件，可以详细的看到生成的代码分布情况。

图 4‑6查看编译后的生成文件

5. 调试运行项目

5.1. 使用蜂鸟调试器结合OpenOCD调试运行项目

5.1.1. 安装蜂鸟调试器驱动

5.1.2.1在Windows系统中安装驱动

程序编译成功后，便可以将程序下载到FPGA原型开发板运行。首先将原型开发板与主机PC进行连接，步骤如下。

将蜂鸟调试器的一端插入主机PC的USB接口，另一端与原型开发板连接。为了使得主机PC的Windows系统能够识别蜂鸟调试器的USB，需要安装驱动，双击NucleiStudio_IDE文件包中的HBird-Driver.exe即可完成此驱动的安装。
由于蜂鸟调试器还包含了“将原型开发板输出的UART转换成USB”的功能，因此如果蜂鸟调试器被主机PC识别成功（且驱动安装成功），那么将能够被主机识别成为一个COM串口。
- 如图 5‑1所示，在主机PC的设备管理器中的“端口（COM和LPT）栏目”中可以查询到该COM的串口号（譬如COM11）。
- 此串口在后续的程序运行过程中将充当原型开发板运行程序的printf输出显示接口。

图 5‑1在设备管理器中查询COM串口号

5.1.3.1在Linux系统中安装驱动

在Linux环境下安装驱动步骤如下：

连接开发板到Linux中，确保USB被Linux识别出来。如果使用虚拟机，如图 5‑2，确保开发板连到了虚拟机当中。
在控制台中使用lsusb指令查看信息，参考的打印信息如下：

Bus 001 Device 010: ID 0403:6010 Future Technology Devices International, Ltd FT2232xxxx

 将github（https://github.com/riscv-mcu/ses_nuclei_sdk_projects/blob/master/misc/99-openocd.rules）上misc文件夹内99-openocd.rules文件复制到当前路径下，控制台中输入sudo cp 99-openocd.rules /etc/udev/rules.d/99-openocd.rules指令复制文件到指定路径下。
断开调试器再重新连接到Linux系统中。
使用ls /dev/ttyUSB*命令查看ttyUSB信息，参考输出如下：/dev/ttyUSB0 /dev/ttyUSB1
使用ls -l /dev/ttyUSB1命令查看分组信息，参考输出如下: crw-rw-r-- 1 root plugdev 188, 1 Nov 28 12:53 /dev/ttyUSB1

可以看到ttyUSB1已经加入plugdev组，接下来我们要将自己添加到plugdev组。使用whoami命令查看当前用户名，我们将其记录为\< your_user_name >。

使用sudo usermod -a -G plugdev \<your_user_name>命令将自己添加进plugdev组。
再次确认当前用户名已属于plugdev组，使用groups命令，可以看到打印信息中有plugdev即成功将当前用户添加至plugdev组。

图 5‑2开发板连接至虚拟机中

5.2.2. 新建并配置Debug Configuration

使用模板新建的工程不需要再修改设置内容，有关如何新建并配置Debug Configuration内容的请参考进阶教程第6章。

5.2.3. 在原型开发板上调试程序

在开发板上调试之前，需要打开串口以便观察Printf函数打印信息。

使用Windows系统打开串口的方法如下：

打开Nuclei Studio自带的串口打印通道，选择Window>Show View>Terminal，如图 5‑3所示，点击显示器图标打开串口设置选项。如图 5‑4所示，在其窗口中设置Choose terminal（选择串口，即Serial Terminal）、“串口号”（这里以COM11为例）、“波特率（设置为115200）”等参数后，单击“OK”按钮。

图 5‑3通过Nuclei Studio打开串口调试助手并配置参数

图 5‑4设置串口参数

使用Linux系统打开串口方法如下：

打开Nuclei Studio自带的Terminal终端，选择Window>Show View>Terminal，如图 5‑3所示，点击显示器图标打开串口设置选项。如图 5‑5所示，choose terminal选择Local Terminal，点击OK打开Terminal终端。如图 5‑6所示，输入“minicom /dev/ttyUSB1 115200”打开串口（需自行安装minicom，可使用sudo apt-get install minicom指令），即可在Nuclei Studio中查看串口打印信息。

图 5‑5打开Terminal终端

图 5‑6打开串口

如果程序员希望能够调试运行于原型开发板中程序，可以使用Nuclei Studio IDE进行调试。由于IDE运行于主机PC端，而程序运行于原型开发板上，因此这种调试也称为“在线调试”或者“远程调试”。

这里以1_helloworld为例，确保使用的debug configuration与当前工程对应。确定设置无误后，在图 5‑8的下拉框选中Debug，之后左侧图标会变为甲虫图标，单击即可进入调试模式并下载程序进入开发板中。

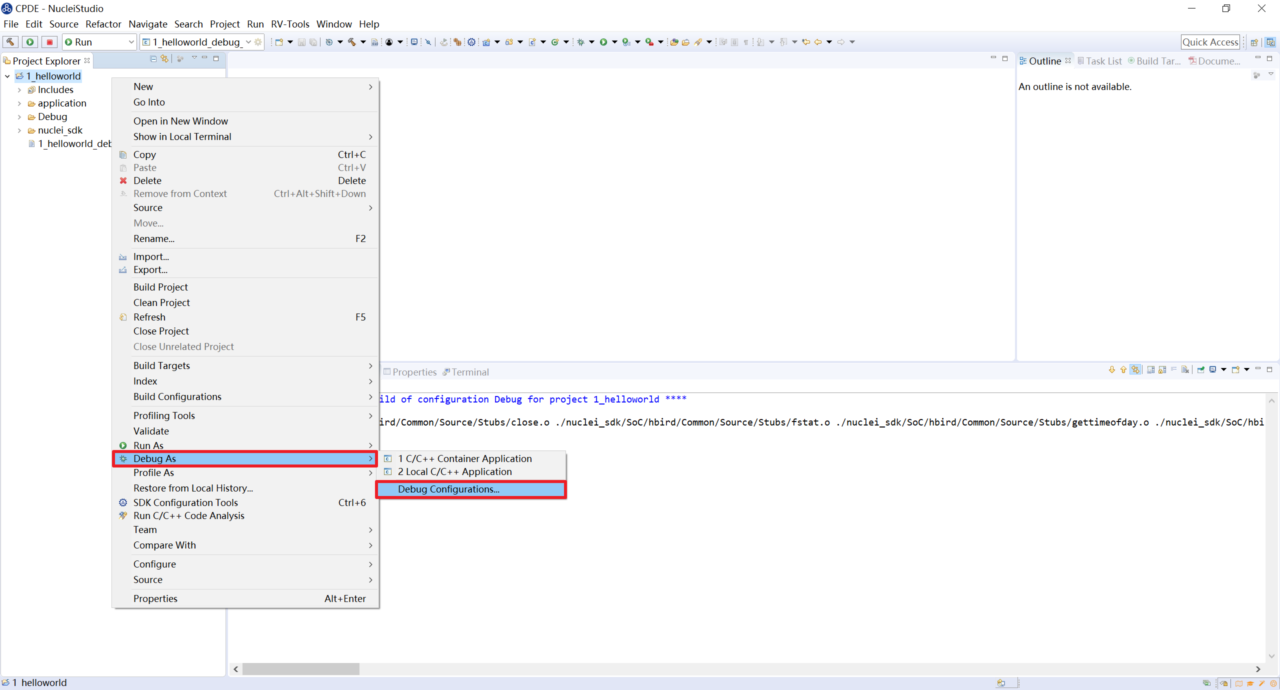

图 5‑7 单击“Debug Configuration”进行下载

图 5‑8切换至Debug模式

如果下载成功，则如图 5‑9所示，并且会启动调试界面。
- 如图 5‑9的1号标注位置，这里功能包括单步，运行，汇编级调试等。
- 如图 5‑9的2号标注位置，这个箭头表示当前程序运行位置。
- 如图 5‑9的3号标注位置，在代码的左侧双击即可在该行设置断点，再次双击可以取消断点。
- 如图 5‑9的4号标注位置，这里可以切换编辑模式和调试模式。
- 如图 5‑9的5号标注位置，这里是函数内变量显示的位置。
- 如图 5‑9的6号标注位置，这里是查看寄存器数值的位置。图中显示的是PC寄存器当前的数值。
- 如图 5‑9的7号标注位置，点击这里红色按钮可以退出调试模式。

图 5‑9下载完成后进入调试界面

5.2.4. 下载运行程序

调试程序没有出现问题后，可以将程序下载进开发板。如图 5‑10，点击下拉框切换至运行模式，此时左侧图标会切换为绿色运行按键，单击即可将程序下载至开发板并运行。由于调试和下载运行使用相同的设置文件，所以不需要再次设置。如需要断开连接，如图 5‑11，在console栏目下点击红色按钮断开连接。

图 5‑10下载程序到开发板中运行

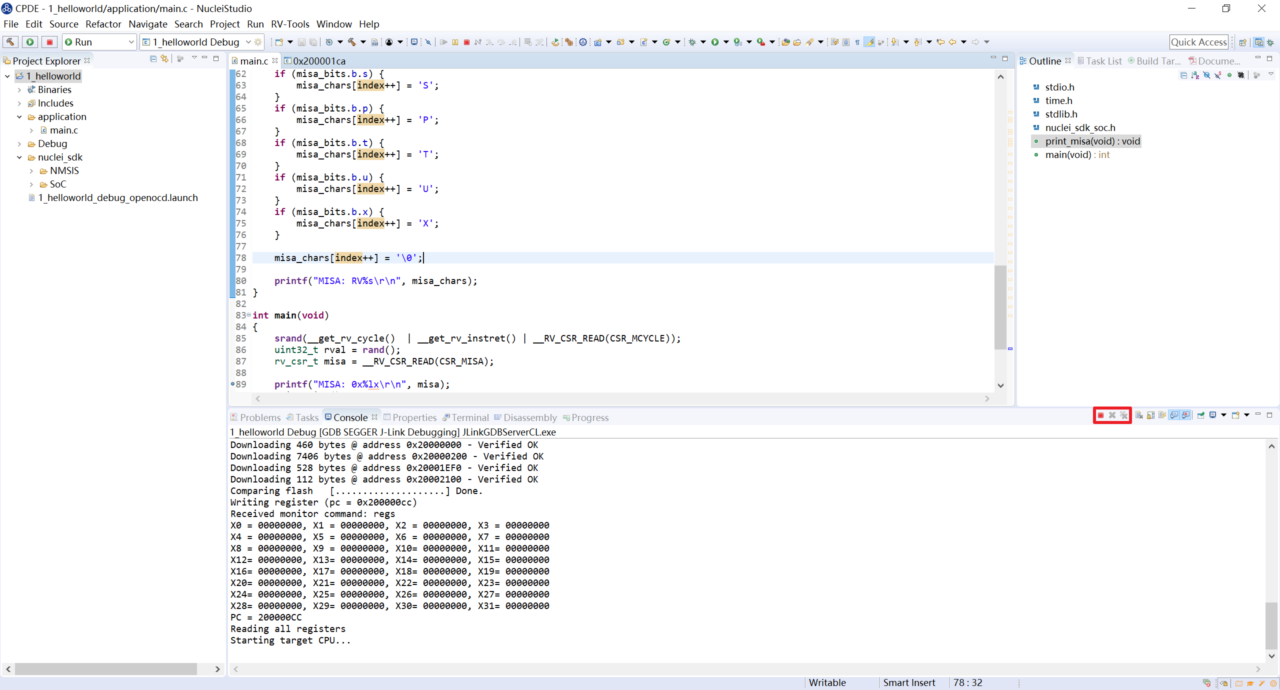

图 5‑11下载完成单击红色按钮断开连接

5.2. 使用J-Link调试运行项目

5.2.1. 安装J-Link驱动并导入RTT文件

如果使用J-Link，则J-Link具有的RTT功能也可以重定向printf的打印输出（不必占用SoC的UART输出），详细步骤请参考进阶教程第7章。

5.2.2. 新建并配置Debug Configuration

新建并配置J-Link调试下载的Debug Configuration步骤如下：

在菜单栏中选择“Run—>Debug Configurations”。
如图 5‑12，在弹出的窗口中，如果没有当前工程的调试设置内容，右键单击“GDB SEGGER J-Link Debugging”，选择“New Configuration”，将会为本项目新建出一个调试项目“1_helloworld Debug”，如图 5‑13。确保“Project”是当前需要调试的工程，“C/C++ Application”中选择了正确的需要调试的ELF文件。

图 5‑12新建J-Link Debug Configuration

图 5‑13确保Project和C/C++ Application与工程一致

打开Debugger栏目，如图 5‑14。

确保1号位置“Start the J-Link GDB server locally”被选中。

2号位置正确指向JLinkGDBServerCL.exe的路径。

3号内是当前使用的内核，这里输入GD32VF103VBT6。如果使用其他开发板请参考J-Link Support Device网页，链接如下：https://www.segger.com/downloads/supported-devices.php

4号选择“Interface”为JTAG，“initial speed”为Auto。

5号确认与使用的GDB设置一致。

如果有修改的内容，点击6号位置“Apply”保存。

图 5‑14设置Debugger栏目内容

打开“Startup”栏目，如图 5‑15，确保JTAG/SWD Speed为Auto，“set Breakpoint at main”，“Continue”，“Pre-run/Restart reset”和“RAM application”选项被勾选，并且取消勾选“Initial Reset and Halt”选项。
