RV-T0
通用MPU基于芯来自研 N300 / UX900 处理器的 RISC-V IP 技术演示与生态验证平台，用于验证 SDK、RTOS、Linux、外设驱动与参考硬件设计，覆盖软件栈验证、开发者评估与方案原型验证。
三簇异构 5 核
70 Gops NPU
双 SDK 就绪
核心板 + 扩展板
概览
开发资料
论坛讨论
核心亮点
- · 三簇异构架构设计，计算域与实时域可独立调度运行
- · NPU / FFT / CORDIC 硬件加速单元，边缘 AI 场景开箱即用
- · 裸机 / RTOS / Linux 双 SDK 已就绪，核心板与扩展板灵活选配

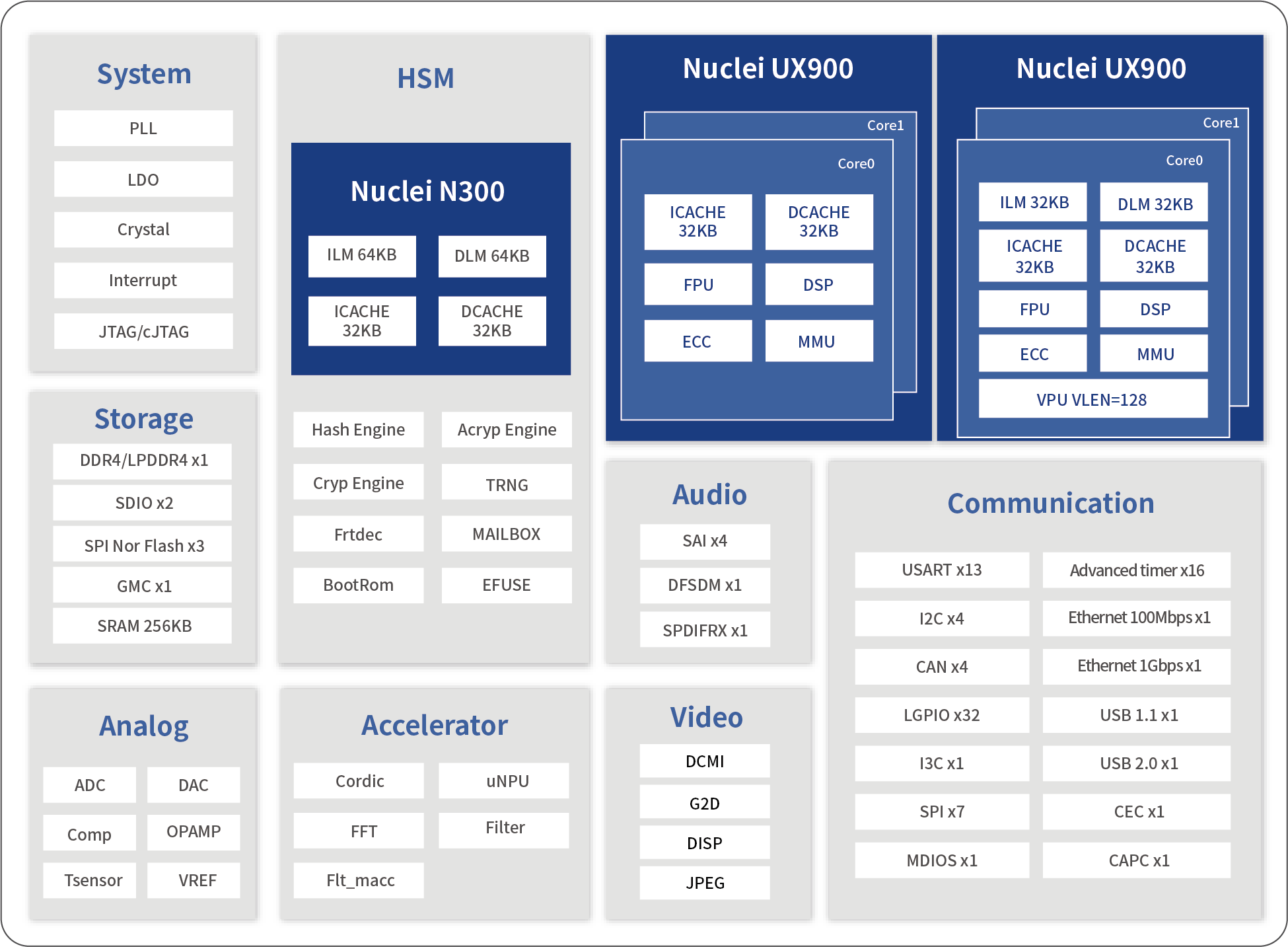

RV-T0 框图
🔍 点击框图可放大查看细节。
关键规格
| 处理器 | N300 @200MHz + 2×双核 UX900 @400MHz |
| NPU 算力 | NACC 神经网络加速，约 70 Gops |
| 存储接口 | DDR4/LPDDR4 16GB · 3×QSPI XIP |
性能跑分
| 计算域 | CoreMark/MHz | Dhrystone/MHz | Dhrystone v2.2/MHz |
| cpu0 · 单核 N300 @200MHz | 3.46 | 1.56 | 1.88 |
| cluster1 · 双核 UX900 @400MHz | 5.21 | 2.98 | 3.13 |
| cluster2 · 双核 UX900（VPU+NICE）@400MHz | 5.10 | 2.98 | 3.22 |
数据来源：芯来科技实测（各计算域独立测试，按 MHz 归一化）。
RV-T0 完整规格
| 处理器 | 1× 单核 N300 @200MHz（HSM 域）；1× 双核 UX900 @400MHz；1× 双核 UX900 @400MHz（支持 VPU 与 NICE 扩展） |
| 片上存储 | 128KB ROM · 256KB SRAM · 8KB EFUSE；各核配 32/64KB ILM + DLM 本地存储 |
| 外部存储 | 3× QSPI Flash（支持 XIP 启动，最大 256/128/128MB）；GMC（SDRAM/PSRAM/NOR，最大 1GB）；16bit DDR4/LPDDR4（最大 16GB） |
| DMA | 8 通道 sys_udma + 2× 2 通道 acc_udma + HSM 域专用 UDMA |
| 网络 | 1× 千兆以太网（RGMII/GMII/RMII/MII）+ 1× 百兆以太网 |
| USB | 1× USB 2.0（Host/Device）+ 1× USB 1.1（可外接 ULPI 高速 PHY） |
| 低速外设 | 13× USART · 7× SPI · 4× I2C · 4× CAN 2.0 · 2× SDIO · 32× GPIO · 8 通道电容触摸按键 |
| 模拟接口 | 12bit ADC（33 通道）· 2× DAC · 片内温度传感器 · 2× 比较器 · 运算放大器 |
| 音频接口 | 4× SAI · SPDIFRX · DFSDM 数字麦克风接口 |
| 视频接口 | DISP（RGB565/YUV444/YUV422）· DCMI 摄像头接口 · G2D · JPEG 编解码 |
| 计算加速 | FFT · CORDIC · FILTER 硬件加速 · NACC 神经网络加速（约 70 Gops） |
| 安全加密 | ACRYP 非对称加密 · CRYP 对称加密 · HASH · TRNG 真随机数 · 2× Flash 实时解密 · HSM 安全域 |
| 定时器 | 16× 高级定时器 · 基本定时器 · 2× RTC · 3× 看门狗（WWDG×2 + IWDG） |
| 调试跟踪 | JTAG（支持 OpenOCD）· ATB2AXI 指令流跟踪 · I2C2ICB 片内资源访问 |
📐 参数以数据手册为准，量产批次若有调整将在论坛公告中同步。
