Soc视频通路搭建——VGA接口配置

团队名称：就你手搓CPU是吧
报名编号：CICC1607
文章编号：4

我们组计划基于E203内核搭建用于手势识别任务的智能Soc，为了实现结果输出，需要给系统搭建视频输出接口。因为Nexys A7板卡有一个VGA视频输出接口，需要实现其驱动，下面介绍我们的方法。

VGA接口简介

VGA的全称是Video Graphics Array，即视频图形阵列，是一个使用模拟信号进行视频传输的标准。早期的CRT显示器由于设计制造上的原因，只能接收模拟信号输入，因此FPGA内部的需要进行数模转换。VGA接口共有15针，分成3排，每排5个孔。最基本的包含R\G\B\H\V（分别为红、绿、蓝、行、场）5个分量，不管以何种类型的接口接入，其信号中至少包含以上这5个分量。

实现基本原理

VGA 显示器扫描方式从屏幕左上角一点开始，从左向右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，CRT 对电子束进行消隐，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回到屏幕左上方，同时进行场消隐,开始下一帧。完成一行扫描的时间称为水平扫描时间，其倒数称为行频率；完成一帧（整屏）扫描的时间称为垂直扫描时间，其倒数称为场频率，即屏幕的刷新频率，常见的有 60Hz，75Hz 等等，但标准的 VGA 显示的场频 60Hz

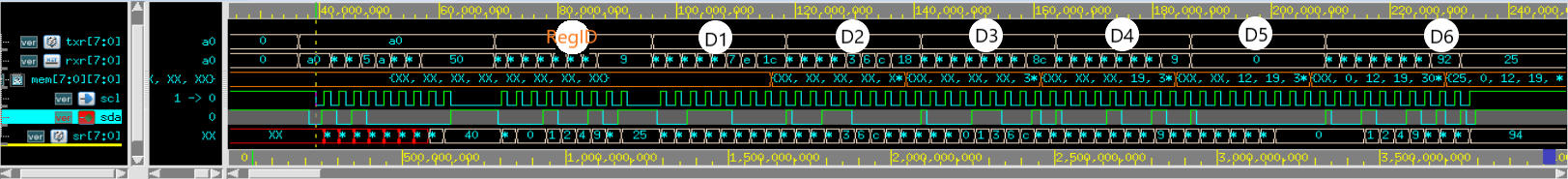

VGA接口时序

VGA的配置主要是设置对应分辨率输出的时序，其配置参数如下所示：

如640*480的时钟位25.175M = (96+48+16+640) * (2+33+480+10) * 60，不同的分辨率与帧率对应了不同的时钟频率，都可以通过这张表进行查询/计算

接口与管脚分配

对于VGA的逻辑控制接口主要有以下

module VGA(
    input wire i_clk,           // base clock
    input wire i_pix_stb,       // pixel clock strobe
    input wire i_rst,           // reset: restarts frame
    output wire o_hs,           // horizontal sync
    output wire o_vs,           // vertical sync
    output wire o_blanking,     // high during blanking interval
    output wire o_active,       // high during active pixel drawing
    output wire o_screenend,    // high for one tick at the end of screen
    output wire o_animate,      // high for one tick at end of active drawing
    output wire [9:0] o_x,      // current pixel x position
    output wire [8:0] o_y       // current pixel y position
    );

板卡管脚分配如下所示：

在配置过程中要注意:
1、行时序是以”像素”为单位的， 场时序是以”行”为单位的。

2、VGA 工业标准显示模式要求：行同步，场同步都为负极性，即同步脉冲要求是负脉冲。

3、VGA 行时序对行同步时间、消隐时间、行视频有效时间和行前肩时间有特定的规范，场时序也是如此。
